Во время форматирования приложения задаются основные параметры его работы. После форматирования электронный ключ следует передать конечному пользователю.

Работа мастера форматирования настраивается во вкладке "Форматирование" в окне настроек. В данном разделе описан процесс при выбранном варианте форматирования "Сбросить настройку" (подробнее см. подраздел 6.3 Вкладка "Форматирование").

Важно! При форматировании приложений электронных ключей будут удалены все данные, хранящиеся в памяти приложения (сертификаты, ключи)

Форматирование приложения PKI с апплетом PRO

В процессе форматирования приложения PKI с апплетом PRO задаются новые значения PIN-кода администратора и PIN-кода пользователя с возможностью указания для них настроек качества. Данные пользователя, хранящиеся в памяти приложения (сертификаты и ключи) будут удалены в ходе форматирования.

  • Для подготовки электронного ключа к работе необходимо:
  1. Подключить электронный ключ к разъему USB компьютера, запустить ПО "Единый Клиент JaCarta" и переключиться в расширенный режим;
  2. Информация об электронном ключе будет отображена в основном окне, выполнения дополнительных действий не требуется. Если подключено несколько электронных ключей, то выбрать значок нужного ключа в области слева;
  3. Перейти на вкладку "PKI" и нажать кнопку "Форматировать". Отобразится стартовое окно для выбора способа форматирования (см. Рисунок 10).

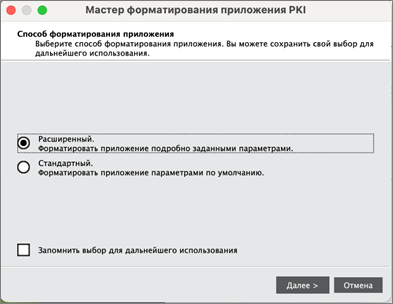

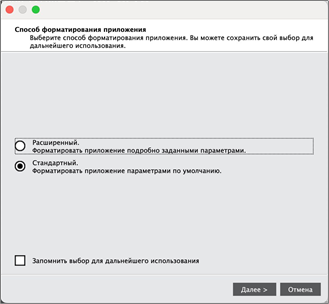

Рисунок 10 - Мастер форматирования приложения PKI. Способ форматирования приложения

Выбрать режим форматирования:

  • "Расширенный", чтобы вручную задать параметры электронного ключа в процессе форматирования. Далее приведено описание процедуры в данном режиме;
  • "Стандартный", чтобы форматировать электронный ключ с применением стандартных параметров. При выборе этого режима будут пропущены шаги мастера форматирования, описанные в пп. 6 – 12.

       4. Нажать кнопку "Далее". Отобразится окно для задания метки приложения (см. Рисунок 11);

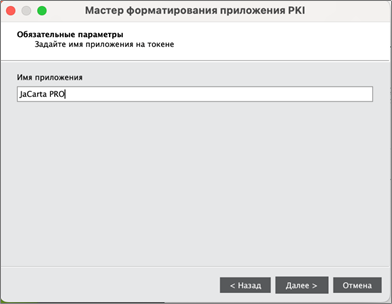

Рисунок 11 - Мастер форматирования приложения PKI. Задание метки

В поле "Метка приложения" при необходимости указать новое название электронного ключа (например, имя будущего владельца).

       5. Нажать кнопку "Далее". Отобразится окно задания параметров PIN-кода пользователя и PIN-кода администратора (см. Рисунок 12).

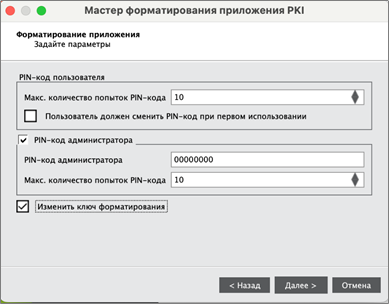

Рисунок 12 - Задание параметров PIN-кодов пользователя и PIN-кода администратора

Произвести настройки параметров, руководствуясь описанием в таблице (см Таблица 10).

Таблица 10 – Задание параметров PIN-кодов пользователя и PIN-кода администратора. Описание параметров

Секция

Поле

Описание

PIN-код пользователя

Максимальное число попыток PIN-кода

Максимальное количество неверных последовательных попыток ввода PIN-кода пользователя, после которого возможность использования PIN-кода пользователя будет заблокирована

Пользователь должен сменить PIN-код

Если флажок установлен, пользователь должен будет сменить PIN-код пользователя при первом использовании электронного ключа. В противном случае он не сможет продолжить работу с этим электронным ключом

PIN-код администратора

Установить PIN-код администратора

Если флажок установлен, в процессе форматирования будет задан PIN-код администратора

PIN-код администратора

Ввести значение PIN-кода администратора (поле активно при установленном флажке "Установить PIN-код администратора")

Максимальное число попыток PIN-кода

Максимальное количество неверных последовательных попыток ввода PIN-кода администратора, после которого возможность использования PIN-кода администратора будет заблокирована


Изменить ключ форматирования

Установить отметку, если необходимо изменить параметры ключа форматирования (см. п. 7). Если отметка не установлена, то будет выполнен переход к п.8

       6. Нажать кнопку "Далее". Отобразится окно задания расширенных параметров форматирования электронного ключа (см. Рисунок 13).

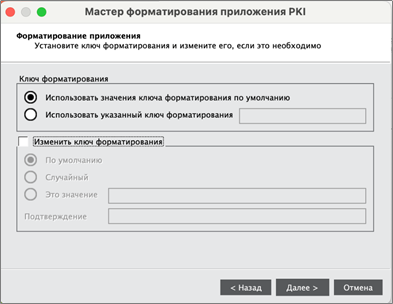

Рисунок 13 - Мастер форматирования приложения PKI. Форматирование приложения

При необходимости установить ключ форматирования или использовать настройку «По умолчанию».

       7. Нажмите кнопку "Далее". Отобразится окно настроек качества PIN-кода пользователя (см. Рисунок 14).

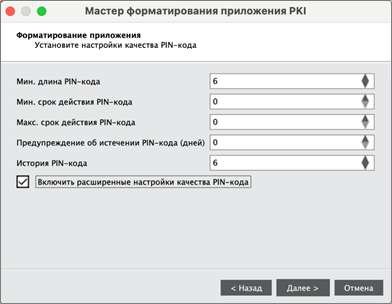

Рисунок 14 - Мастер форматирования приложения PKI. Настройки контроля качества PIN-кода пользователя

При необходимости измените заданные по умолчанию значения настроек качества PIN-кода, руководствуясь описанием, приведенным в таблице (см. Таблица 11).

При задании нового PIN-кода рекомендуется использовать буквы только латинского алфавита (abc…z, ABC…Z), цифры (123…0) и спецсимволы (~!@#...). Использование пробела и символов кириллицы недопустимо. Минимальная длина PIN-кода пользователя составляет 6 символов.

Таблица 11 - Настройки контроля качества PIN-кода пользователя. Описание параметров

Настройка

Описание

Мин. длина PIN-кода

Минимальное количество символов, которые можно использовать в PIN-коде

Мин. срок действия PIN-кода

Минимальный срок (в днях), в течение которого можно использовать PIN-код пользователя

Макс. срок действия PIN-кода

Максимальный срок (в днях), в течение которого можно использовать PIN-код пользователя

Предупреждение об истечении PIN-кода (дней)

За сколько дней до окончания срока действия PIN-кода пользователя автоматически будет отправлено соответствующее уведомление

История PIN-кода

Число использовавшихся ранее PIN-кодов пользователя, которые нельзя использовать при назначении нового PIN-кода пользователя. Например, если установлено значение «6», невозможно будет назначить PIN-код пользователя, совпадающий с одним из шести ранее использованных

Включить расширенный контроль качества PIN-кода

Установка флажка позволяет выполнить тонкую настройку качества PIN-кодов пользователя (см. п. 8). Если отметка не установлена, то будет выполнен переход к п. 9

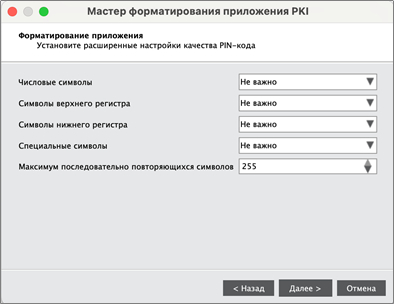

       8. Нажать кнопку "Далее". Отобразится окно расширенных настроек качества PIN-кода пользователя (см. Рисунок 15).

Рисунок 15 - Мастер форматирования приложения PKI. Расширенные настройки контроля качества PIN-кода пользователя

Выполнить настройки контроля качества PIN-кода пользователя в соответствии таблицей (см. Таблица 12).

Таблица 12 - Расширенные настройки контроля качества PIN-кода пользователя. Описание параметров

Настройка

Описание

Числовые символы

Выпадающий список содержит варианты использования цифр в PIN-коде пользователя:

·       Не важно

·       Запрещено

·       Обязательно

Символы верхнего регистра

Выпадающий список содержит варианты использования алфавитных символов верхнего регистра в PIN-коде пользователя:

·       Не важно

·       Запрещено

·       Обязательно

Символы нижнего регистра

Выпадающий список содержит варианты использования алфавитных символов нижнего регистра в PIN-коде пользователя:

·       Не важно

·       Запрещено

·       Обязательно

Специальные символы

Выпадающий список содержит варианты использования специальных символов в PIN-коде пользователя:

·       Не важно

·       Запрещено

·       Обязательно

Максимум последовательно повторяющихся символов

Использование идущих подряд одинаковых символов. Список содержит поле с возможностью выбора значения из диапазона от 0 до 255

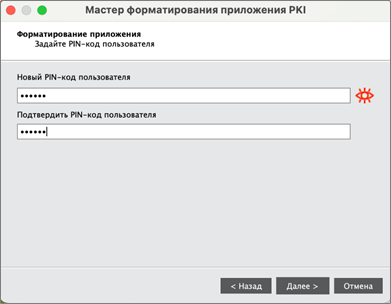

       9. Нажать кнопку "Далее". Отобразится окно мастера форматирования приложения для задания нового PIN-кода пользователя (см. Рисунок 16).

Рисунок 16 - Мастер форматирования приложения PKI. Задание PIN-кода пользователя

Заполнить поля следующим образом:

  • в поле "Новый PIN-код пользователя" ввести значение нового PIN-кода. По умолчанию все вводимые символы отображаются в виде =. Чтобы просмотреть/скрыть введенное в поле значение необходимо использовать кнопки / ;
  • в поле "Подтвердить PIN-код пользователя" ввести PIN-код пользователя повторно.

       10. Нажать кнопку "Далее". Отобразится окно мастера форматирования приложения для подтверждения введенных настроек. Проверить параметры форматирования электронного ключа. При необходимости внесения изменений в параметры форматирования нажать кнопку "Назад" и вернуться в нужное окно и отредактировать параметры (см. Рисунок 17).

После нажатия на кнопку "Подтвердить" начнется процесс форматирования, в ходе которого все данные будут удалены из памяти электронного ключа.

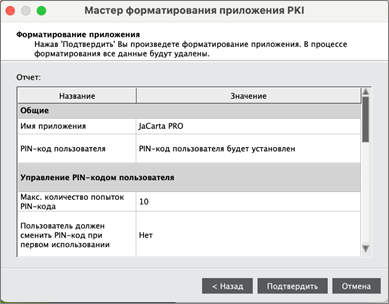

Рисунок 17 - Мастер форматирования приложения PKI. Подтверждение настроек форматирования

       11. Нажать кнопку "Подтвердить". Будет выполняться форматирование приложения. Ход выполнения будет отображаться в текущем окне. По завершению форматирования будет отображена информация об этом (см. Рисунок 18).

       12. Нажать кнопку "Завершить" для выхода из мастера форматирования.

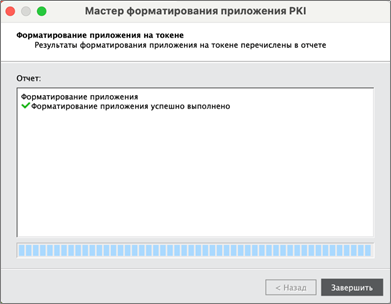

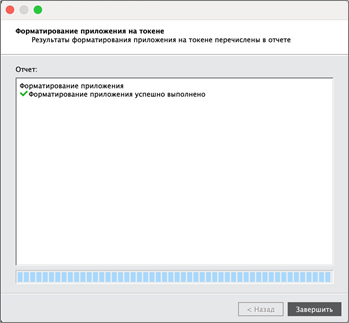

Рисунок 18 - Мастер форматирования приложения PKI. Результаты форматирования

Форматирование приложения PKI c апплетом Laser

В процессе форматирования приложения PKI с апплетом Laser задаются новые значения PIN-кода администратора и PIN-кода пользователя с возможностью указания для них настроек качества. Данные пользователя, хранящиеся в памяти приложения (сертификаты и ключи), будут удалены в ходе форматирования.

  • Для подготовки электронного ключа к работе необходимо:
  1. Подключить электронный ключ к разъему USB компьютера, запустить ПО "Единый Клиент JaCarta" и переключиться в расширенный режим;
  2. Информация об электронном ключе будет отображена в основном окне, выполнения дополнительных действий не требуется. Если подключено несколько электронных ключей, то выбрать значок нужного ключа в области слева;
  3. Перейти по вкладку "PKI" и нажать кнопку "Форматировать". Будет открыто окно "Мастер форматирования приложения PKI";

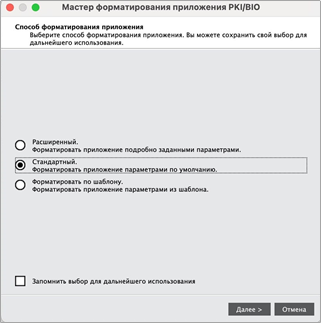

  4. Выбрать режим форматирования:
  • "Расширенный", чтобы вручную задать параметры электронного ключа в процессе форматирования. Подробное описание приведено в пп. 2.1;
  • "Стандартный", чтобы форматировать электронный ключ с применением стандартных параметров. Подробное описание приведено в пп. 2.2;
  • "Форматировать по шаблону", чтобы форматировать электронный ключ с заранее заданными параметрами. Подробное описание приведено в пп. 2.3.

Расширенное форматирование

  • Для расширенного форматирования необходимо:
  1. Подготовить электронный ключ к работе (см. подраздел 2).
  2. Выбрать режим "Расширенный" (см. Рисунок 19).

Рисунок 19 - Мастер форматирования приложения PKI. Выбор режима форматирования

       3. Нажать кнопку "Далее". Отобразится окно для ввода значений качества PIN-кода администратора (см. Рисунок 20).

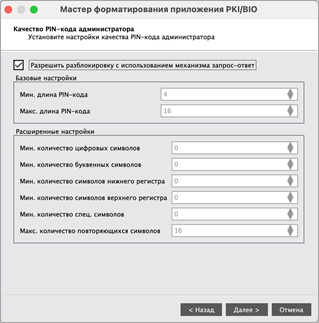

Рисунок 20 - Мастер форматирования приложения PKI. Настройка качество PIN-кода администратора

При необходимости изменить заданные по умолчанию значения настроек качества PIN-кода, руководствуясь описанием, приведенным в таблице (см. Таблица 13).

При задании нового PIN-кода рекомендуется использовать буквы только латинского алфавита (abc…z, ABC…Z), цифры (123…0) и спецсимволы (~!@#...). Использование пробела и символов кириллицы недопустимо. Минимальная длина PIN-кода администратора составляет 4 символа.

Таблица 13 – Качество PIN-кода администратора. Описание параметров

Секция

Поле

Описание

Разрешить разблокировку с использованием механизма запрос-ответ

При установке флажка после форматирования появляется возможность разблокировать электронный ключ в удалённом режиме, используя механизм "запрос-ответ". Для этого в поле PIN-код администратора должно быть задано значение ключа 3DES, который будет выполнять функцию PIN-кода администратора. Ключ должен состоять из 8, 16 или 24 символов ASCII

Базовые настройки

Мин. длина PIN-кода

Минимальное количество символов, которые можно использовать в PIN-коде

Макс. длина PIN-кода

Максимальное количество символов, которые можно использовать в PIN-коде

Расширенные политики PIN-кода администратора

Мин. количество цифровых символов

Определяет, сколько цифровых символов необходимо использовать в PIN-коде

Мин. число буквенных символов

Определяет, сколько буквенных символов необходимо использовать в PIN-коде

Мин. количество символов нижнего регистра

Определяет, сколько буквенных символов в нижнем регистре необходимо использовать в PIN-коде

Мин. количество символов верхнего регистра

Определяет, сколько буквенных символов в верхнем регистре необходимо использовать в PIN-коде

Мин. количество спец. символов

Определяет, сколько специальных (не алфавитно-цифровых) символов необходимо использовать в PIN-коде

Макс. количество повторяющихся символов

Определяет число повторяющихся символов в любом месте PIN-кода

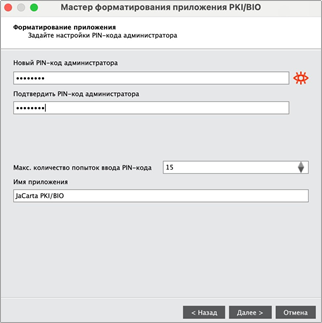

       4. Нажать кнопку "Далее". Отобразится окно для ввода нового PIN-кода администратора (см. Рисунок 21).

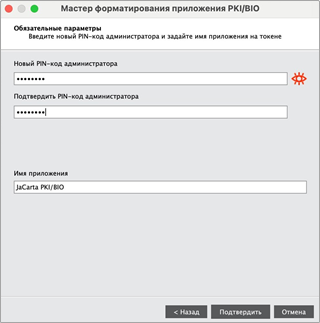

Рисунок 21 - Мастер форматирования приложения PKI. Настройки PIN-кода администратора

Указать новый PIN-код администратора и параметры его блокирования в соответствии с таблицей (см. Таблица 14).

Таблица 14 – Настройки PIN-кода администратора. Описание настроек

Поле

Описание

Новый PIN-код администратора

В поле необходимо задать новый PIN-код администратора для приложения PKI

Подтвердить PIN-код администратора

В поле необходимо ввести подтверждение нового PIN-кода администратора

Макс. количество попыток ввода PIN-кода

Максимально допустимое число неверных последовательных попыток ввода PIN-кода администратора

Имя приложения

Имя токена, отображаемое в главном окне Единого Клиента JaCarta и на вкладке "Информации о токене"

       5. Нажать кнопку "Далее". Отобразится окно для ввода настроек PIN-кода пользователя (см. Рисунок 22).

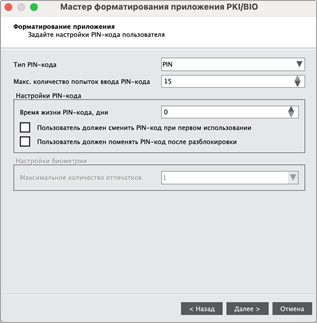

Рисунок 22 - Мастер форматирования приложения PKI. Настройки PIN-кода пользователя

Указать значения настроек PIN-кода пользователя в соответствии с таблицей (см. Таблица 15).

Таблица 15 – Настройки PIN-кода пользователя. Описание настроек

Группа

Настройка

Описание

Тип PIN-кода

Значение выпадающего списка определено приложением, установленном на токене.

Значение <PIN> определяет, что для аутентификации пользователь должен ввести PIN-код пользователя

Максимальное количество попыток ввода PIN-кода

Максимально допустимое число неверных последовательных попыток ввода PIN-кода пользователя

Настройки PIN-кода

Время жизни PIN-кода, дни

Количество дней, спустя которое пользователь должен будет сменить PIN-код пользователя

Пользователь должен поменять PIN-код при первом входе

При установке флажка при первом подключении электронного ключа будет предложено сменить PIN-код пользователя. В противном случае использование электронного ключа для функциональности, требующей предъявления PIN-кода пользователя, будет невозможно

Пользователь должен поменять PIN-код после разблокировки

При установке флажка пользователю необходимо будет сменить PIN-код после разблокировки электронного ключа

Настройки биометрии

Максимальное количество отпечатков

Определяет максимальное количество отпечатков пальцев пользователя, которое можно сохранить в памяти электронного ключа JaCarta (от 1 до 10). В каждом конкретном случае пользователь сможет выбрать, какой отпечаток пальца использовать.

Минимальное рекомендуемое значение: 2

       6. Нажать кнопку "Далее". Отобразится окно для ввода параметров качества PIN-кода пользователя (см. Рисунок 23).

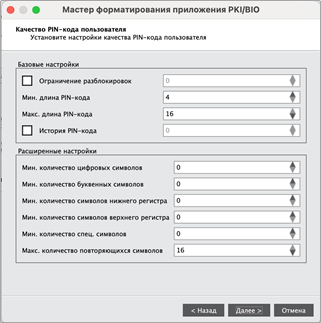

Рисунок 23 - Мастер форматирования приложения PKI. Качество PIN-кода пользователя

При необходимости изменить заданные по умолчанию значения настроек качества PIN-кода, руководствуясь описанием, приведенным в таблице (см. Таблица 16).

При задании нового PIN-кода рекомендуется использовать буквы только латинского алфавита (abc…z, ABC…Z), цифры (123…0) и спецсимволы (~!@#...). Использование пробела и символов кириллицы недопустимо. Минимальная длина PIN-кода пользователя составляет 4 символа.

Таблица 16 – Качество PIN-кода пользователя. Описание параметров

Секция

Настройка

Описание

Базовые настройки PIN-кода

Ограничение разблокировок

Максимальное количество разблокировок токена пользователя после его блокировки. При превышении заданного значения разблокировка PIN-кода пользователя будет невозможна. Использование токена станет возможным после его форматирования с удалением всех данных на токене и установкой нового PIN-кода администратора и пользователя

Мин. длина PIN-кода

Минимальное количество символов, которые можно использовать в PIN-коде

Макс. длина PIN-кода

Максимальное количество символов, которые можно использовать в PIN-коде

История PIN-кода

Количество последних использованных PIN-кодов пользователя, значения которых нельзя задать для нового PIN-кода пользователя. Например, если установлено значение "3", невозможно будет назначить PIN-код пользователя, совпадающий с одним из трёх последних использованных. Допустимые значения от 1 до 10. Ввод значений в поле возможен после установки соответствующего флажка

Расширенные настройки PIN-кода

Мин. количество цифровых символов

Минимальное количество цифровых символов, необходимое для использования в PIN-коде

Мин. количество буквенных символов

Минимальное количество буквенных символов, необходимое для использования в PIN-коде

Мин. количество символов нижнего регистра

Минимальное количество буквенных символов в нижнем регистре, необходимое для использования в PIN-коде

Мин. количество символов верхнего регистра

Минимальное количество буквенных символов в верхнем регистре, необходимое для использования в PIN-коде

Мин. количество спец. символов

Минимальное количество специальных (не алфавитно-цифровых) символов, необходимое для использования в PIN-коде

Макс. количество по­второв символов

Максимальное количество повторяющихся символов в любом месте PIN-кода

       7. Нажать кнопку "Далее". Отобразится окно для ввода нового PIN-кода пользователя (см. Рисунок 24).

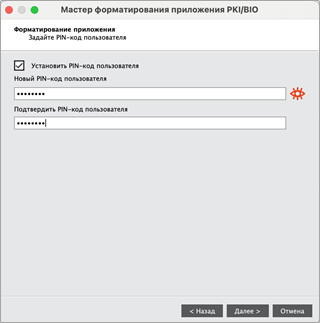

Рисунок 24 - Мастер форматирования приложения PKI. Задание PIN-кода пользователя

Заполнить поля в соответствии с описанием в таблице (см. Таблица 17).

Таблица 17 – Задание PIN-кода пользователя. Описание параметров

Поле

Описание

Установить PIN-код пользователя

Установить флажок, если нужно задать PIN-код пользователя на этапе форматирования.

Если флажок отсутствует, PIN-код пользователя во время форматирования установлен не будет – его можно будет установить позже (для этого потребуется PIN-код администратора)

Новый PIN-код пользователя

Ввести значение PIN-кода пользователя (данное поле активно установленном флажке "Установить PIN-код пользователя")

Подтвердить PIN-код пользователя

Повторно ввести значение PIN-кода пользователя

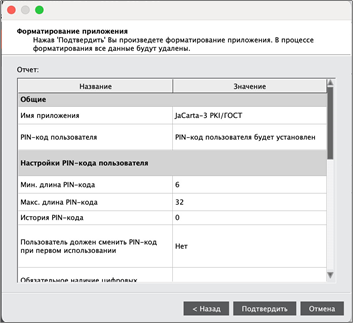

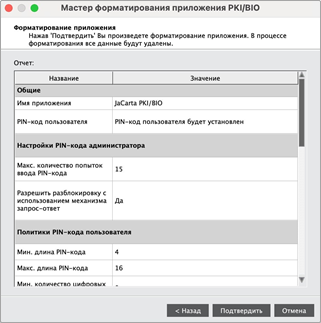

       8. Нажать кнопку "Далее". Отобразится окно для подтверждения указанных настроек (см. Рисунок 25).

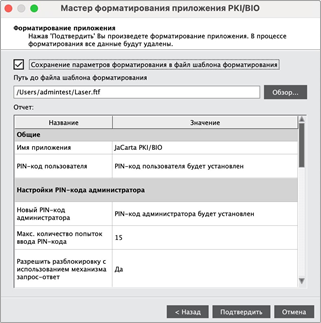

Рисунок 25 - Мастер форматирования приложения PKI. Подтверждение форматирования

При постановке галочки "Сохранение параметров форматирования в файл шаблона форматирования" все настройки из таблицы будут сохранены в файл (*.ftf) шаблона. Про работу с шаблоном см. в п. 7.2.3.

Содержание шаблона форматирования (файл *.ftf) приведено в приложении (Приложение А. Содержание шаблона форматирования)

       9. Нажать кнопку "Подтвердить" для начала форматирования.

После нажатия кнопки "Подтвердить" начнется процесс форматирования, в ходе которого все данные будут удалены из памяти токена.

Будет производиться форматирование приложение PKI, ход выполнения форматирования и его результат будет отображен в финальном окне мастера форматирования (см. Рисунок 26).

       10. Нажать кнопку "Завершить" для выхода из мастера форматирования.

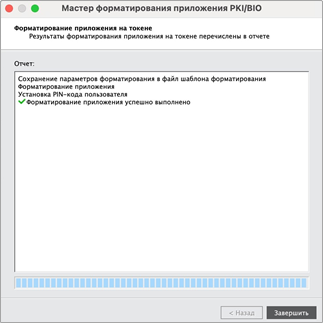

Рисунок 26 - Мастер форматирования приложения PKI. Результаты форматирования

Стандартное форматирование

После стандартного форматирования будет установлен PIN-код по умолчанию - 11111111.

  • Для стандартного форматирования необходимо:
  1. Подготовить электронный ключ к работе (см. подраздел 2).
  2. Выбрать режим "Стандартный" (см. Рисунок 27).

Рисунок 27 - Мастер форматирования приложения PKI. Выбор режима форматирования

       3. Нажать кнопку "Далее". Отобразится окно мастера форматирования для ввода обязательных параметров (см. Рисунок 28).

Рисунок 28 - Мастер форматирования приложения PKI. Обязательные параметры

Заполнить обязательные поля в окне мастера форматирования:

  • в поле "PIN-код администратора" ввести новое значение PIN-кода администратора. По умолчанию все вводимые символы отображаются в виде . Чтобы просмотреть/скрыть введенное в поле значение необходимо нажать кнопки / ;
  • в поле "Подтвердить PIN-код администратора" повторно ввести новое значение PIN-кода администратора;
  • в поле "Имя приложения" при необходимости указать новое имя электронного ключа (например, имя будущего владельца).

       4. Нажать кнопку "Подтвердить" для начала форматирования.

После нажатия кнопки "Подтвердить" начнется процесс форматирования, в ходе которого все данные будут удалены из памяти токена

Будет производиться форматирование приложения PKI, ход выполнения форматирования и его результат будет отображен в финальном окне мастера форматирования (см. Рисунок 29).

       5. Нажать кнопку "Завершить" для выхода из мастера форматирования.

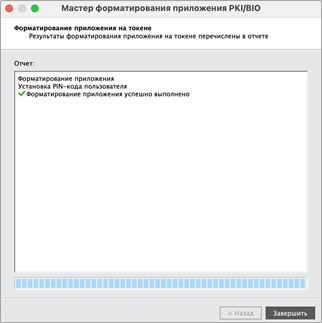

Рисунок 29 - Мастер форматирования приложения PKI. Результаты форматирования

Форматирование по шаблону

Использование заранее настроенного шаблона при форматировании токена позволяет значительно ускорить сам процесс и сделать единообразным стиль выпущенных электронных ключей.

  • Для форматирования по шаблону необходимо:
  1. Подготовить электронный ключ к работе (см. подраздел 2).
  2. Выбрать режим "Форматировать по шаблону" (см. Рисунок 30);

Рисунок 30 - Мастер форматирования приложения PKI. Выбор режима форматирования

       3. Нажать кнопку "Далее". Отобразится окно мастера форматирования, в котором необходимо выбрать необходимый шаблон с помощью кнопки "Обзор", задать имя электронного ключа в поле "Имя приложения" (см. Рисунок 31).

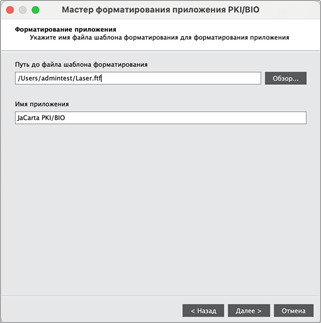

Рисунок 31 - Мастер форматирование приложения PKI. Форматирование по шаблону. Выбор шаблона

       4. Нажать кнопку "Далее". Отобразится окно для подтверждения указанных настроек (см. Рисунок 32).

Рисунок 32 - Мастер форматирование приложения PKI. Форматирование по шаблону. Настройки

       5. Нажать кнопку "Подтвердить" для начала форматирования.

После нажатия кнопки "Подтвердить" начнется процесс форматирования, в ходе которого все данные будут удалены из памяти токена.

Будет производиться форматирование приложения PKI, ход выполнения форматирования и его результат будет отображен в финальном окне мастера форматирования (см. Рисунок 33).

       6. Нажать кнопку "Завершить" для выхода из мастера форматирования.

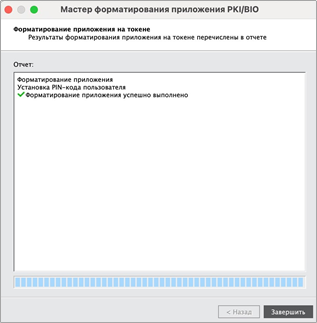

Рисунок 33 - Мастер форматирования приложения PKI. Результаты форматирования

Форматирование приложения STORAGE

Важно! Электронный ключ с приложением STORAGE поставляется без установленного PIN-кода администратора. При первом использовании рекомендуется выполнить форматирование приложения с заданием PIN-кода администратора

В процессе форматирования приложения STORAGE задаются новые значения PIN-кода пользователя. Данные пользователя, хранящиеся в памяти приложения (сертификаты и ключи), будут удалены в ходе форматирования.

  • Для подготовки электронного ключа к работе:
  1. Подключить электронный ключ к разъему USB компьютера, запустить ПО "Единый Клиент JaCarta" и переключиться в расширенный режим;
  2. Информация об электронном ключе будет отображена в основном окне, выполнения дополнительных действий не требуется. Если подключено несколько электронных ключей, то выбрать значок нужного ключа в области слева;
  3. Перейти во вкладку "STORAGE" и нажать кнопку "Форматировать". Будет открыто окно "Мастер форматирования приложения STORAGE" (см. Рисунок 34).

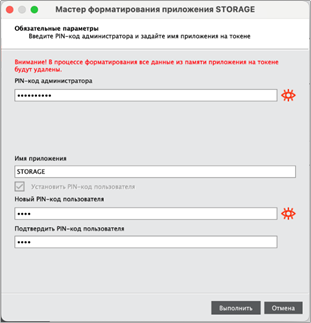

Рисунок 34 - Мастер форматирования приложения STORAGE. Способ форматирования приложения

В процессе форматирования все данные из памяти приложения на токене будут удалены.

       4. Выполнить настройку. Описание настроек форматирования электронного ключа приведено в таблице (см. Таблица 18).

Таблица 18 - Форматирование приложения. Описание настроек

Настройка

Описание

PIN-код администратора

Поле для ввода текущего PIN-код администратора

Имя приложения

Поле для ввода названия электронного ключа (например, имени будущего владельца)

Установить PIN-код пользователя

Приложение STORAGE не может быть форматировано без PIN-кода пользователя, поэтому нельзя снять флажок

Новый PIN-код пользователя

Поле для ввода нового значения PIN-кода пользователя (поле активно, только если установлен флажок "Установить PIN-код пользователя")

Подтвердить PIN-код пользователя

Поле для ввода подтверждения нового значения PIN-кода пользователя. (Поле активно, только если установлен флажок "Установить PIN-код пользователя.")

       5. Нажать кнопку "Далее" и подтвердить свой выбор в окне с предупреждающим сообщением.

       6. При успешном форматировании будет отображено соответствующее сообщение (см. Рисунок 35). Нажмите кнопку "OK" для его закрытия.

Рисунок 35 - Единый клиент JaCarta. Информационное сообщение об успешном форматирование приложения

Форматирование приложения ГОСТ

Форматирование приложения для версии 2.5.3 – 2.5.9

В процессе форматирования приложения ГОСТ данные пользователя, хранящиеся в памяти (сертификаты и ключи), будут удалены.

  • Для подготовки электронного ключа к работе необходимо:
  1. Подключить электронный ключ к разъему USB компьютера, запустить ПО "Единый Клиент JaCarta" и переключиться в расширенный режим;
  2. Информация об электронном ключе будет отображена в основном окне, выполнения дополнительных действий не требуется. Если подключено несколько электронных ключей, то выбрать значок нужного ключа в области слева;
  3. Перейти на вкладку "ГОСТ" и нажать кнопку "Форматировать". Будет открыто окно "Форматирование приложения пользователем" (см. Рисунок 36);

Рисунок 36 - Форматирование приложения пользователем

       4. В поле "PIN-код" ввести текущий PIN-код пользователя, в поле "Новое имя" при необходимости изменить текущее обозначение электронного ключа. Нажать кнопку "ОК" для запуска форматирования.

       5. При успешном форматировании будет отображено соответствующее сообщение (см. Рисунок 37). Нажать кнопку "OK" для его закрытия.

Рисунок 37 - Единый клиент JaCarta. Информационное сообщение об успешном форматирование приложения

Форматирование приложения для версии 2.5.13 и выше

  • Для подготовки электронного ключа к работе:
  1. Подключить электронный ключ к разъему USB компьютера, запустить ПО "Единый Клиент JaCarta" и переключиться в расширенный режим;
  2. Информация об электронном ключе будет отображена в основном окне, выполнения дополнительных действий не требуется. Если подключено несколько электронных ключей, то выбрать значок нужного ключа в области слева;
  3. Перейти на вкладку "ГОСТ" и нажать кнопку "Форматировать". Отобразится стартовое окно мастера форматирования;
  4. Выбрать режим форматирования (см. Рисунок 38):
    • "Расширенный", чтобы вручную задать параметры электронного ключа в процессе форматирования. Подробное описание приведено в пп. 7.4.2.1;
    • "Стандартный", чтобы форматировать электронный ключ с применением стандартных параметров. Подробное описание приведено в пп. 7.4.2.2.

Рисунок 38 - Мастер форматирования приложения. Выбор режима форматирования

Стандартное форматирование

В процессе форматирования приложения ГОСТ данные пользователя, хранящиеся в памяти (сертификаты и ключи), будут удалены.

  • Для стандартного форматирования необходимо:
  1. Подготовить электронный ключ к работе (см. п. 7.4.2);
  2. Выбрать режим "Стандартный" (см. Рисунок 38);
  3. Нажать кнопку "Далее". Отобразится окно мастера форматирования для ввода обязательных параметров (см. Рисунок 39);

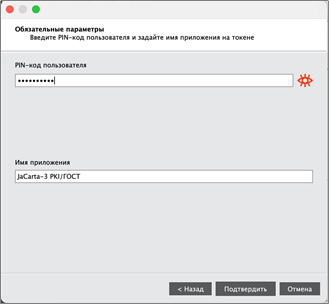

Рисунок 39 - Мастер форматирования приложения. Обязательные параметры

В окне мастера форматирования заполнить обязательные поля:

  • в поле "PIN-код пользователя" ввести значение PIN-кода пользователя. По умолчанию все вводимые символы отображаются в виде . Чтобы просмотреть/скрыть введенное в поле значение необходимо использовать кнопки / ;
  • в поле "Имя приложения" при необходимости указать новое имя электронного ключа (например, имя будущего владельца).

       4. Нажать кнопку "Подтвердить" для начала форматирования.

После нажатия кнопки "Подтвердить" начнется процесс форматирования, в ходе которого все данные будут удалены из памяти токена

Будет производиться форматирование приложения, ход выполнения форматирования и его результат будет отображен в финальном окне мастера форматирования (см. Рисунок 40).

       5. Нажать кнопку "Завершить" для выхода из мастера форматирования.

Рисунок 40 - Мастер форматирования приложения. Результаты форматирования

Расширенное форматирование

В процессе форматирования приложения ГОСТ задаются новые значения PIN-кода пользователя с возможностью указания для них настроек качества. Данные пользователя, хранящиеся в памяти приложения (сертификаты и ключи), будут удалены в ходе форматирования.

  • Для расширенного форматирования необходимо:
  1. Подготовить электронный ключ к работе (см. п. 7.4.2);
  2. Выбрать режим "Расширенный" (см. Рисунок 38);
  3. Нажать кнопку "Далее". Отобразится окно для ввода значений качества PIN-кода пользователя (см. Рисунок 41);

Рисунок 41 - Мастер форматирования приложения. Настройка качество PIN-кода пользователя

При необходимости изменить заданные по умолчанию значения настроек качества PIN-кода, руководствуясь описанием, приведенным в таблице (см. Таблица 19).

При задании нового PIN-кода рекомендуется использовать буквы только латинского алфавита (abc…z, ABC…Z), цифры (123…0) и спецсимволы (~!@#...). Использование пробела и символов кириллицы недопустимо. Минимальная длина PIN-кода пользователя составляет 6 символов.

Таблица 19 – Качество PIN-кода пользователя. Описание параметров

Секция

Поле

Описание

Базовые настройки

Мин. длина PIN-кода

Минимальное количество символов, которые можно использовать в PIN-коде

Макс. длина PIN-кода

Максимальное количество символов, которые можно использовать в PIN-коде

История PIN-кода

Количество последних использованных PIN-кодов пользователя, значения которых нельзя задать для нового PIN-кода пользователя. Например, если установлено значение "3", невозможно будет назначить PIN-код пользователя, совпадающий с одним из трёх последних использованных. Допустимые значения от 1 до 10. Ввод значений в поле возможен после установки соответствующего флажка

Пользователь должен сменить PIN-код при первом использовании

При установке флажка после форматирования пользователю обязательно необходимо сменить PIN-код

Расширенные политики PIN-кода пользователя

Обязательное наличие цифровых символов

При установке флажка после форматирования необходимо обязательно использовать в PIN-коде цифровые символы

Обязательное наличие символов нижнего регистра

При установке флажка после форматирования необходимо обязательно использовать в PIN-коде символы нижнего регистра

Обязательное наличие символов верхнего регистра

При установке флажка после форматирования необходимо обязательно использовать в PIN-коде символы верхнего регистра

Обязательное наличие спец. символов

При установке флажка после форматирования необходимо обязательно использовать в PIN-коде спец. символы

Запрет PIN-кода, состоящего из одного повторяющегося символа

При установке флажка после форматирования запрещается использовать в качестве PIN-кода повторяющийся символ

       4. Нажать кнопку "Далее". Отобразится окно для ввода нового PIN-кода пользователя (см. Рисунок 42).

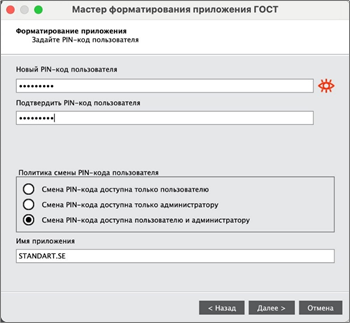

Рисунок 42 - Мастер форматирования приложения. Настройки PIN-кода пользователя

Указать новый PIN-код пользователя и параметры его блокирования в соответствии с таблицей (см. Таблица 20).

Таблица 20 – Настройки PIN-кода пользователя. Описание настроек

Поле

Описание

Новый PIN-код пользователя

В поле необходимо задать новый PIN-код пользователя для приложения

Подтвердить PIN-код пользователя

В поле необходимо ввести подтверждение нового PIN-кода пользователя

Политика смены PIN-кода пользователя

В поле необходимо выбрать одну из политик смены PIN-кода:

·       "Смена PIN-кода пользователя доступна только пользователю" - PIN-код может изменить только пользователь;

·       "Смена PIN-кода пользователя доступна только администратору" - PIN-код может изменить только администратор;

·       "Смена PIN-кода пользователя доступна пользователю и администратору" - PIN-код может изменить пользователь и администратор. Данная политика установлена по умолчанию

Имя приложения

Имя токена, отображаемое в главном окне Единого Клиента JaCarta и на вкладке "Информации о токене"

       5. Нажать кнопку "Далее". Отобразится окно для ввода PIN-кода администратора (см. Рисунок 43).

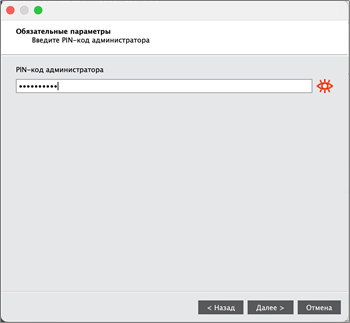

Рисунок 43 - Мастер форматирования приложения. Ввод PIN-кода администратора

       6. Нажать кнопку "Далее". Отобразится окно для подтверждения указанных настроек (см. Рисунок 44).

Рисунок 44 - Мастер форматирования приложения. Подтверждение форматирования

       7. Нажать кнопку "Подтвердить" для начала форматирования.

После нажатия кнопки "Подтвердить" начнется процесс форматирования, в ходе которого все данные будут удалены из памяти токена

Будет производиться форматирование приложения, ход выполнения форматирования и его результат будет отображен в финальном окне мастера форматирования (см. Рисунок 45).

       8. Нажать кнопку "Завершить" для выхода из мастера форматирования.

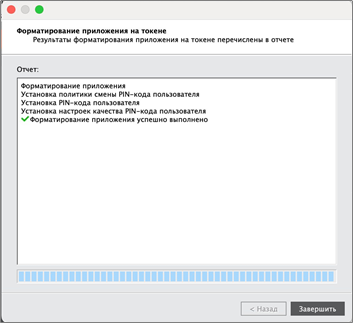

Рисунок 45 - Мастер форматирования приложения. Результаты форматирования

Сброс приложения ГОСТ к заводским настройкам

Данная операция применима для приложения ГОСТ версии 2.5.13 и выше.
  • Для сброса приложения к заводским настройкам необходимо:
  1. Подключить электронный ключ к разъему USB компьютера, запустить ПО "Единый Клиент JaCarta" и переключиться в расширенный режим;
  2. Информация об электронном ключе будет отображена в основном окне, выполнения дополнительных действий не требуется. Если подключено несколько электронных ключей, то выбрать значок нужного ключа в области слева;
  3. Перейти на вкладку "ГОСТ", нажать кнопку "Сбросить приложение" (см. Рисунок 46);

Кнопка "Сбросить приложение" отображается только в случае, если PIN-код администратора заблокирован.

В процессе сброса к заводским настройкам все данные из памяти приложения удаляются.

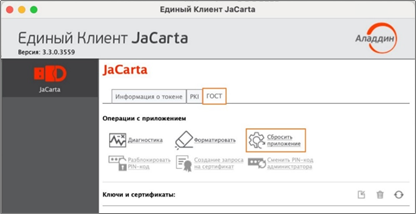

Рисунок 46 — Окно Единого Клиента JaCarta. Вкладка "ГОСТ”

       4. В открывшемся окне "Сбросить приложение" поставить флажок в строке "Подтверждение сброса приложения" и нажать кнопку "ОК" (см. Рисунок 47);

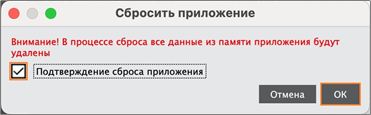

Рисунок 47 — Окно "Сбросить приложение"

       5. После завершения процесса сброса к заводским настройкам появится окно с результатом его выполнения (см. Рисунок 48). Нажать кнопку "OK".

Рисунок 48 — Окно "Сбросить приложение" с результатом

После сброса приложения PIN-код пользователя/администратора устанавливается по умолчанию. Подробнее см. подраздел 3.2 "Параметры электронных ключей при поставке".
