После установки лицензии (см. раздел 2.1) необходимо инициализировать центр сертификации.

• Для инициализации ЦС с генерацией собственного ключа нажмите кнопку <Сгенерировать ключ и создать центр сертификации> и выполните инструкции из раздела 3.1.
• Для инициализации ЦС с импортом существующего ключа из контейнера PKCS#12 нажмите кнопку <Импортировать ключ и создать центр сертификации> и выполните инструкции из раздела 3.2.

Инициализация Центра сертификации с генерацией ключа

Инициализация Корневого Центра сертификации с генерацией ключа

Для инициализации Корневого ЦС с генерацией ключа выполните следующие шаги:

• Если в поле «Типы центров сертификации» указано значение «корневой, подчиненный», то отобразится модальное окно «Окно инициализации корневого центра сертификации. Шаг 1/4» с шагом выбора лицензии (см. Рисунок 13). Для инициализации Корневого ЦС необходимо выбрать тип «Корневой» и нажать на кнопку <Продолжить>. Если в поле «Типы центров сертификации» указано значение «корневой», то данный шаг пропускается.

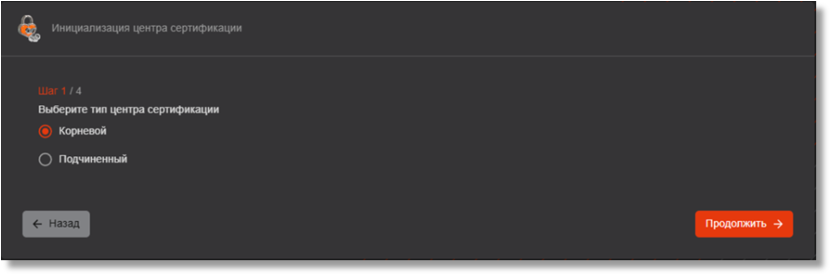

Рисунок 13 – Окно инициализации ЦС. Шаг 1/4 . Выбор типа ЦС

• На шаге 2/4 (см. Рисунок 14) заполните поля:
  • «Отображаемое имя» – введите имя создаваемого ЦС, которое будет отображаться в веб‑интерфейсе Центра сертификации Aladdin eCA. Оно может содержать буквы латинского и/или кириллического алфавита, цифры от 0 до 9, символы таблицы ASCII, максимальная длина 200 символов;
  • «Имя центра сертификации» (Common Name) – выберите имя создаваемого корневого ЦС из перечня возможных имен в соответствии с параметрами лицензии;
  • «Суффикс различающегося имени» – укажите суффикс различающегося имени корневого сертификата (формат ввода суффикса приведен справа от поля). Ограничители ввода между параметрами – запятые и запятые с пробелами. Длина вводимого суффикса различающегося имени не должна превышать 250 байт. Ввод атрибутов возможен в любом порядке, но в сертификате порядок атрибутов будет установлен в соответствии с номерами пунктов, указанными в таблице ниже (Таблица 2).

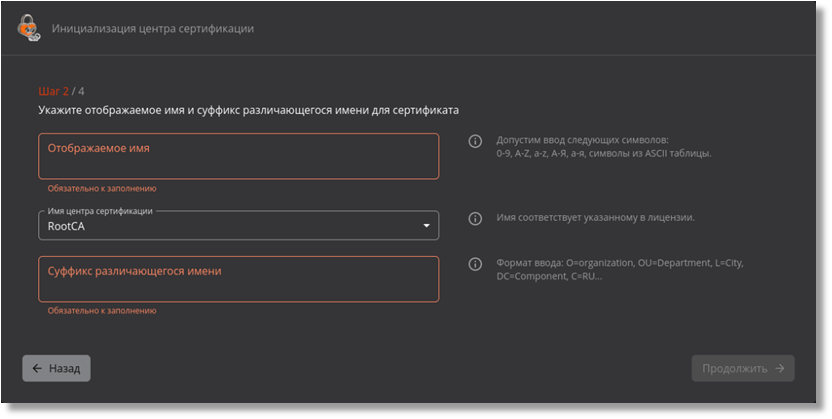

Рисунок 14 – Окно инициализации корневого центра сертификации. Шаг 2/4

Таблица 2 – Поддерживаемые атрибуты суффикса различающегося имени

• После заполнения полей нажмите на кнопку <Продолжить> для перехода к следующему шагу.
• На шаге 3/4 необходимо определить, какой должен использоваться криптопровайдер для каждого алгоритма при создании сертификата ЦС и в последующих сценариях выпуска сертификатов субъектов. Для отключенных криптопровайдеров выбор алгоритма будет недоступен и при выпуске сертификатов, несмотря на допустимые значения в шаблонах. Для выбора криптопровайдеров заполните следующие поля (см. Рисунок 15):
  • «RSA» – поле выбора криптопровайдера для алгоритма RSA, допустимые варианты выбора:
    • Стандартный (по умолчанию);
    • КриптоПро CSP[1] (доступен только при наличии активного и подключенного криптопровайдера СКЗИ «КриптоПро CSP», работающего на сервере совместно с Центром сертификации Aladdin eCA);
    • Отключен.
  • «ECDSA» – поле выбора криптопровайдера для алгоритма ECDSA, допустимые варианты выбора:
    • Стандартный (по умолчанию);
    • Отключен.
  • «ГОСТ Р 34.10‑2012» – поле выбора криптопровайдера для алгоритма ГОСТ Р 34.10‑2012, допустимые варианты выбора:
    • КриптоПро CSP (доступен только при наличии активного и подключенного криптопровайдера СКЗИ «КриптоПро CSP», работающего на сервере совместно с Центром сертификации Aladdin eCA»);
    • Отключен (по умолчанию).

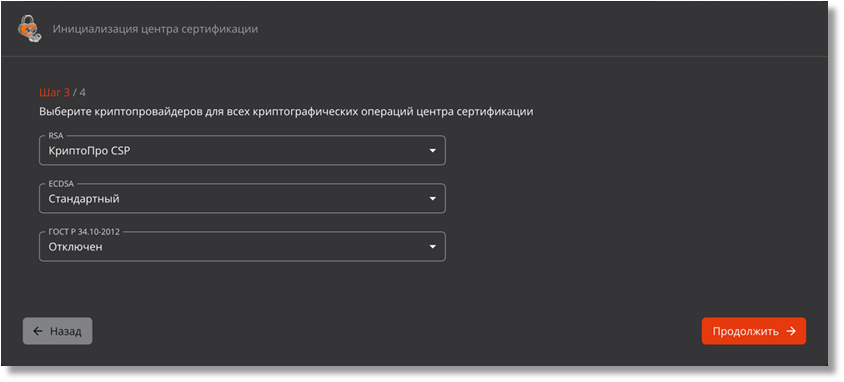

Рисунок 15 ‑ Окно инициализации корневого центра сертификации. Шаг 3/4

После выбора криптопровайдеров нажмите кнопку <Продолжить> для перехода к следующему шагу.

• На шаге 4/4 необходимо указать срок действия сертификата ЦС и задать параметры криптографии (см. Рисунок 16). Заполните следующие поля:
  • «Cрок действия сертификата» – срок действия Корневого сертификата (по умолчанию – 10 лет). Ввод осуществляется вручную или выбором даты окончания действия сертификата в открывшемся календаре. Максимальный срок действия сертификата определяется шаблоном «Root CA» [2];
  • «Алгоритм ключа» (состав алгоритмов зависит от выбранных провайдеров):
    • RSA;
    • ECDSA;
    • ГОСТ Р 34.10‑2012.
  • «Длина ключа»:
    • для RSA: 1024, 1536, 2048, 3072, 4096, 6144, 8192 (по умолчанию 4096);
    • для ECDSA: 256, 384, 521 (по умолчанию 384);
    • для ГОСТ Р 34.10‑2012: 256, 512 (по умолчанию 512).
  • «Алгоритм хэш‑суммы»:
    • для алгоритма ключа RSA или ECDSA: SHA1, SHA256, SHA384, SHA512 (выбран по умолчанию);
    • для алгоритма ключа ГОСТ Р 34.10‑2012: ГОСТ Р 34.11‑2012.
  • «Место хранения закрытого ключа»:
    • Доступные варианты выбора, если криптопровайдером выбранного алгоритма ключа является СКЗИ «КриптоПро CSP»:
      • Локальное хранилище Aladdin eCA (выбрано по умолчанию, требует заранее подготовленной на БДСЧ криптопровайдера СКЗИ «КриптоПро CSP» гаммы);
      • КриптоПро CSP (HDIMAGE);
      • КриптоПро HSM (доступно только при наличии подключения криптопровайдера СКЗИ «КриптоПро CSP» к ПАКМ «КриптоПро HSM», создаваемые на ПАКМ «КриптоПро HSM» закрытые ключи ЦС являются неэкспортируемыми).
    • В противном случает в данном поле указано неизменяемое значение «Локальное хранилище Aladdin eCA».
  • Чек‑бокс «Экспортируемый закрытый ключ». Если выбрано место хранения закрытого ключа «Локальное хранилище Aladdin eCA», данный чек‑бокс включен по умолчанию и недоступен для изменения.

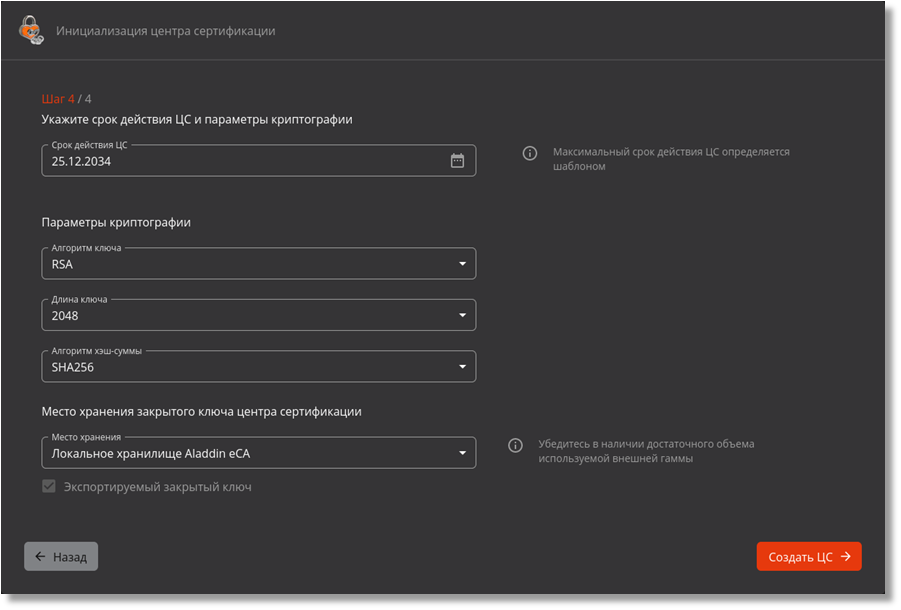

Рисунок 16 – Окно инициализации корневого ЦС. Шаг 4/4

После задания значений нажать ставшую активной кнопку <Создать ЦС>.

• В случае неудачной попытки создания ЦС будет отображено сообщение об ошибке (Таблица 3).

Таблица 3 – Перечень сообщений в случае неудачной попытки создания ЦС

• При успешном создании Корневого ЦС и завершении инициализации ЦС будет отображено соответствующее окно (см. Рисунок 17). В нём возможно:
  • скачать сертификат созданного Корневого ЦС;
  • скачать цепочку сертификатов в формате .pem;
  • или открыть страницу созданного Центра сертификации.

Также в результате успешного создания данного ЦС в контейнере закрытого ключа данного ЦС будут содержаться закрытый ключ данного ЦС и цепочка сертификатов данного ЦС [4].

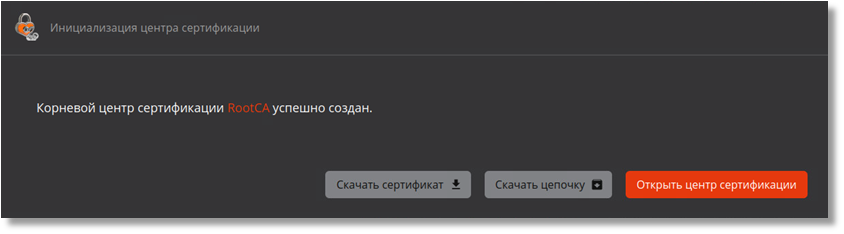

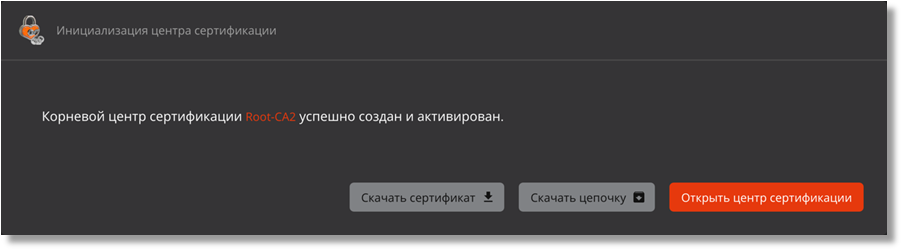

Рисунок 17 – Окно завершения инициализации корневого ЦС

[1] Подробная информация по настройке взаимодействия Центра сертификации Aladdin eCA с СКЗИ «КриптоПро CSP» описана в Приложении 5 документа «     . Руководство администратора. Часть 1. Установка и обслуживание Центра сертификации Aladdin Enterprise Certification Authority» RU.АЛДЕ.03.01.020 32 01-1.

[2] Про шаблон «Root CA» см. в Приложении 2 «Описание полей предустановленных шаблонов сертификатов». Приложение 2. Описание полей предустановленных шаблонов сертификатов

[3] Правила валидации значений атрибутов представлены в Приложении 3 «Правила валидации значений полей по умолчанию предустановленных шаблонов сертификатов».

[4] Если местом хранения закрытого ключа ЦС является ПАКМ «КриптоПро HSM», то созданный закрытый ключ ЦС будет неэкспортируемым.

Инициализация Подчиненного Центра сертификации с генерацией ключа

Для инициализации Подчиненного ЦС с созданием ключа выполните следующие шаги:

Если в поле «Типы центров сертификации» указано значение «корневой, подчиненный», то отобразится модальное окно «Окно инициализации корневого центра сертификации. Шаг 1/4» с шагом выбора лицензии (см. Рисунок 13). Для инициализации Подчиненного ЦС необходимо выбрать тип «Подчиненный» и нажать на кнопку <Продолжить>. Если в поле «Типы центров сертификации» указано значение «подчиненный», то данный шаг пропускается.

Рисунок 18 – Окно инициализации ЦС. Шаг 1/4 . Выбор типа ЦС

• На шаге 2/4 (см. Рисунок 19) заполните поля:
  • «Отображаемое имя» – введите имя создаваемого ЦС, которое будет отображаться в интерфейсе Центра сертификации Aladdin eCA. Оно может содержать буквы латинского и/или кириллического алфавита, цифры от 0 до 9, символы таблицы ASCII, максимальная длина 200 символов;
  • «Имя центра сертификации» (Common Name) – выберите имя создаваемого подчиненного ЦС из перечня возможных имен в соответствии с параметрами лицензии;
  • «Суффикс различающегося имени» – укажите суффикс различающегося имени подчиненного ЦС (формат ввода суффикса приведен справа от поля). Ограничители ввода между параметрами – запятые и запятые с пробелами. Длина вводимого суффикса различающегося имени не должна превышать 250 байт. Ввод атрибутов возможен в любом порядке, но в сертификате порядок атрибутов будет установлен в соответствии с номерами пунктов, указанных в таблице ниже (Таблица 4).

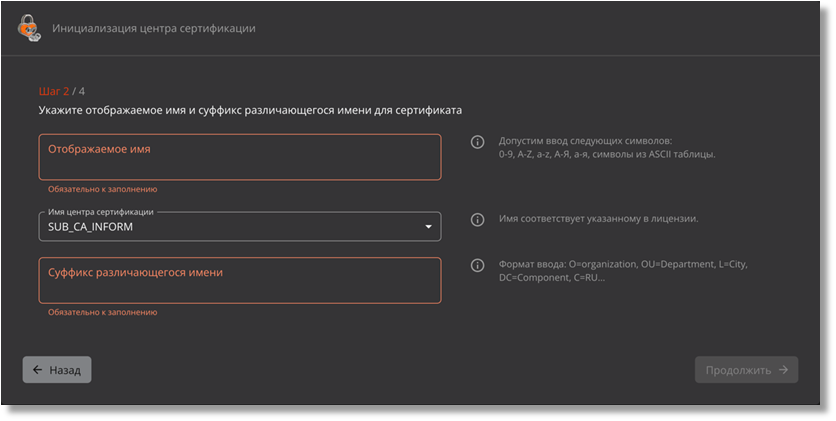

Рисунок 19 – Окно инициализации подчиненного центра сертификации. Шаг 2/4

Таблица 4 – Поддерживаемые атрибуты суффикса различающегося имени

• После заполнения полей нажмите на кнопку <Продолжить> для перехода к следующему шагу.
• На шаге 3/4 необходимо определить, какой должен использоваться криптопровайдер для каждого алгоритма при создании сертификата ЦС и в последующих сценариях выпуска сертификатов субъектов. Для отключенных криптопровайдеров выбор алгоритма будет недоступен и при выпуске сертификатов, несмотря на допустимые значения в шаблонах. Для выбора криптопровайдеров заполните следующие поля (см. Рисунок 20):
  • «RSA» – поле выбора криптопровайдера для алгоритма RSA, допустимые варианты выбора:
    • Стандартный (по умолчанию);
    • КриптоПро CSP [1] (доступен только при наличии активного и подключенного криптопровайдера СКЗИ «КриптоПро CSP», работающего на сервере совместно с Центром сертификации Aladdin eCA»);
    • Отключен.
  • «ECDSA» – поле выбора криптопровайдера для алгоритма ECDSA, допустимые варианты выбора:
    • Стандартный (по умолчанию);
    • Отключен.
  • «ГОСТ Р 34.10‑2012» – поле выбора криптопровайдера для алгоритма ГОСТ Р 34.10‑2012, допустимые варианты выбора:
    • КриптоПро CSP (доступен только при наличии активного и подключенного криптопровайдера СКЗИ «КриптоПро CSP», работающего на сервере совместно с Центр сертификации Aladdin eCA);
    • Отключен (по умолчанию).

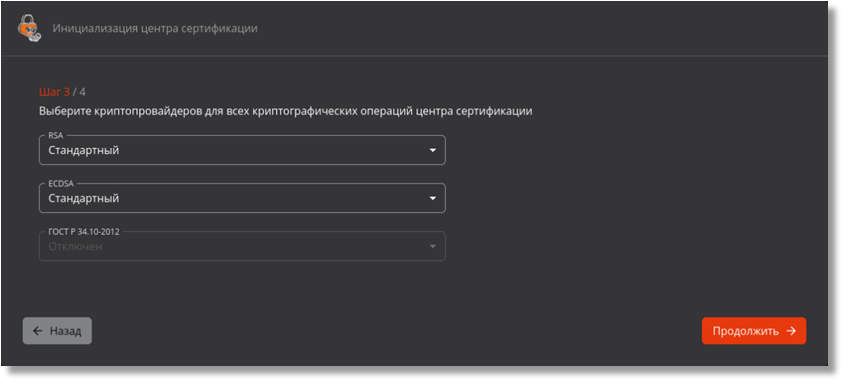

Рисунок 20 ‑ Окно инициализации подчиненного центра сертификации. Шаг 2/3

После выбора криптопровайдера во всех полях нажмите ставшую активной кнопку <Продолжить>.

• На шаге 4/4 необходимо задать параметры криптографии (см. Рисунок 21):
  • «Алгоритм ключа» (состав алгоритмов зависит от выбранных провайдеров):
    • RSA;
    • ECDSA;
    • ГОСТ Р 34.10‑2012.
  • «Длина ключа» (по умолчанию выбирается наименьшая доступная длина ключа для выбранного алгоритма):
    • для RSA: 1024, 1536, 2048, 3072, 4096, 6144, 8192 (по умолчанию 3072);
    • для ECDSA: 256, 384, 521 (по умолчанию 256);
    • для ГОСТ Р 34.10‑2012: 256, 512 (по умолчанию 256).
  • «Алгоритм хэш‑суммы»:
    • для алгоритма ключа RSA или ECDSA: SHA1, SHA256, SHA384 (выбран по умолчанию), SHA512;
    • для алгоритма ключа ГОСТ Р 34.10‑2012: ГОСТ Р 34.11‑2012.
  • «Место хранения закрытого ключа»:
    • Доступные варианты выбора, если криптопровайдером выбранного алгоритма ключа является КриптоПро CSP:
    • Локальное хранилище Aladdin eCA (выбрано по умолчанию, требует заранее подготовленной на БДСЧ криптопровайдера СКЗИ «КриптоПро CSP» гаммы);
    • КриптоПро CSP (HDIMAGE);
    • КриптоПро HSM (доступно только при наличии подключения криптопровайдера СКЗИ «КриптоПро CSP» к ПАКМ «КриптоПро HSM», создаваемые на ПАКМ «КриптоПро HSM» закрытые ключи ЦС являются неэкспортируемыми).
  • В противном случает в данном поле указано неизменяемое значение «Локальное хранилище Aladdin eCA».
• Чек‑бокс «Экспортируемый закрытый ключ». Если выбрано место хранения закрытого ключа «Локальное хранилище Aladdin eCA», данный чек‑бокс включен по умолчанию и недоступен для изменения.

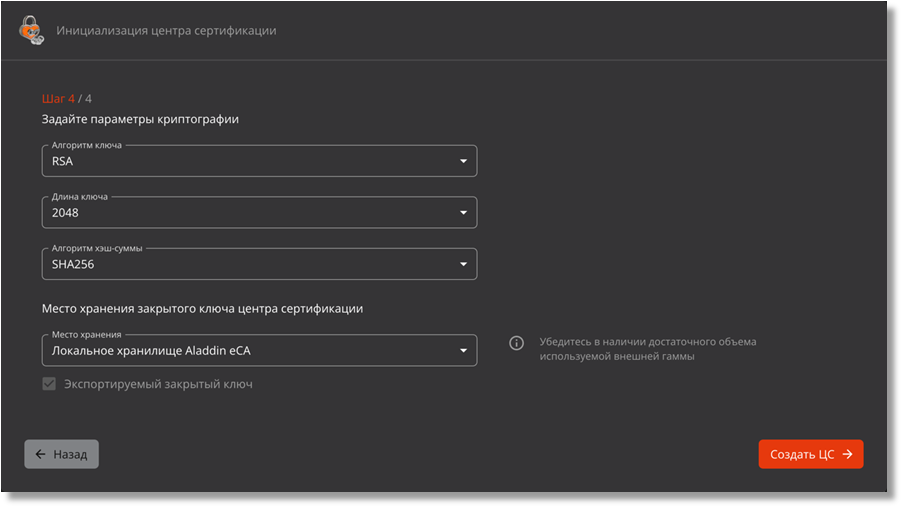

Рисунок 21 – Окно инициализации подчиненного ЦС. Шаг 4/4

После задания значений нажать ставшую активной кнопку <Создать ЦС>.

• В случае неудачной попытки создания ЦС будет отображено сообщение об ошибке (Таблица 5).

Таблица 5 – Перечень сообщений в случае неудачной попытки создания ЦС

• При успешном создании Подчиненного ЦС и завершении инициализации центра сертификации будет отображено соответствующее окно (см. Рисунок 22). В нём возможно:
  • скачать запрос на сертификат созданного подчинённого ЦС;
  • импортировать цепочки сертификатов корневого ЦС после подписания запроса на сертификат подчиненного ЦС;
  • закрыть окно инициализации ЦС.

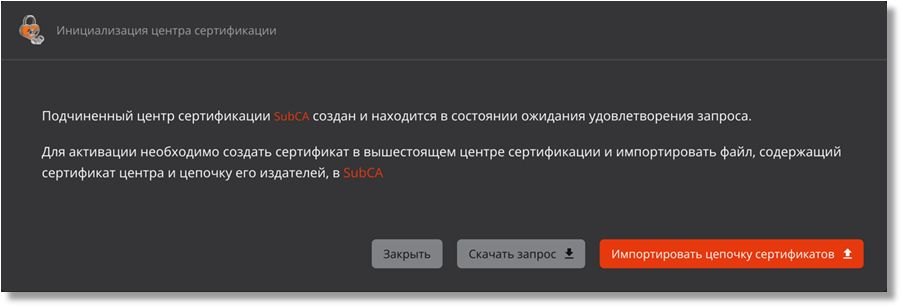

Рисунок 22 – Окно завершения инициализации подчиненного центра сертификации

• Скачайте созданный запрос на сертификат Подчиненного ЦС в формате .csr.
• На данном этапе Подчиненный ЦС создан, отображается на вкладке «Свои сертификаты» и имеет статус «Запрос» (см. Рисунок 23).
• Для перевода ЦС в состояние «Активирован»:
  • необходимо выполнить подписание запроса на Корневом ЦС (см. раздел 7.3.2.2);

и затем импорт подписанного сертификата Подчиненного ЦС (см. раздел 7.3.1.6).

До момента активации у Подчиненного ЦС в контейнере закрытого ключа содержится самоподписанный технологический сертификат, а после успешной активации в контейнере закрытого ключа Подчиненного ЦС будут содержаться закрытый ключ данного ЦС и цепочка сертификатов данного ЦС[3].

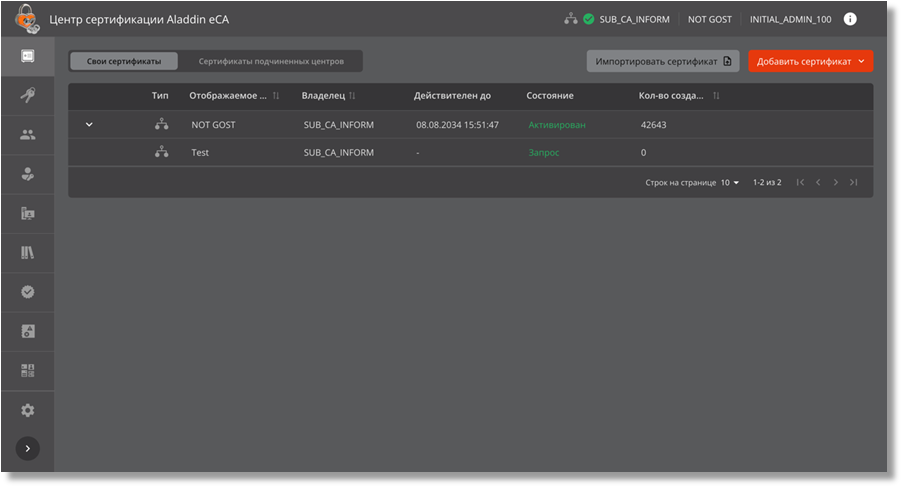

Рисунок 23 – Окно Центра сертификации. Подчинённый ЦС в состоянии «Запрос»

[1] Подробная информация по настройке взаимодействия Центра сертификации Aladdin eCA с СКЗИ «КриптоПро CSP» описана в Приложении 5 документа «Центр сертификатов доступа      . Руководство администратора. Часть 1. Установка и обслуживание Центра сертификации Aladdin Enterprise Certification Authority» RU.АЛДЕ.03.01.020 32 01-1.

[2] Правила валидации значений атрибутов представлены в Приложении 3 «Правила валидации значений полей по умолчанию предустановленных шаблонов сертификатов».

[3] Если местом хранения закрытого ключа ЦС является ПАКМ «КриптоПро HSM», то созданный закрытый ключ ЦС будет неэкспортируемым.

Инициализация Центра сертификации с импортом ключа

Для инициализации ЦС с импортом внешнего ключа из контейнера PKCS#12 выполните следующие шаги:

• В появившемся модальном окне «Окно инициализации центра сертификации с импортом ключа. Шаг 1/3» (см. Рисунок 24) выберите файл контейнера ключей PKCS#12 и введите пароль от него.

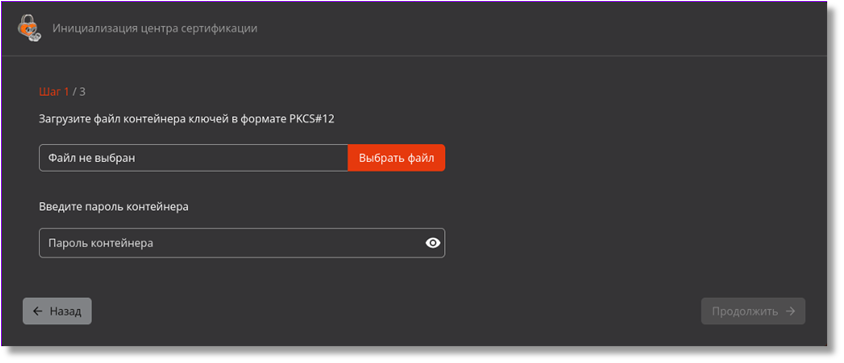

Рисунок 24 – Окно инициализации центра сертификации с импортом ключа. Шаг 1/3

• После выбора файла и ввода пароля необходимо нажать кнопку <Проверить>, которая появляется после их заполнения (см. Рисунок 25).

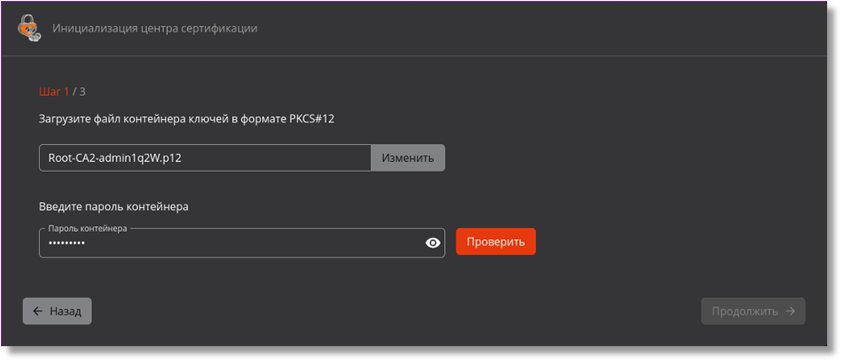

Рисунок 25 – Окно инициализации ЦС с импортом ключа. Шаг 1/3 – после заполнения полей

При нажатии на неё происходит проверка контейнера ключей PKCS#12. Если в результат проверки возникла ошибка, то в окне отображается соответствующее сообщение. Список возможных ошибок приведен в таблице ниже (Таблица 6).

Таблица 6 – Возможные ошибки при проверке контейнера ключей PKCS#12

• При корректности данных контейнера PKCS#12 в окне отобразится соответствующая информация, включающая (см. Рисунок 26):
  • Наименование издателя:
  • Наименование субъекта;
  • Срок действия сертификата;
  • Цепочку сертификатов;
  • Алгоритм ключа;
  • Длину ключа.

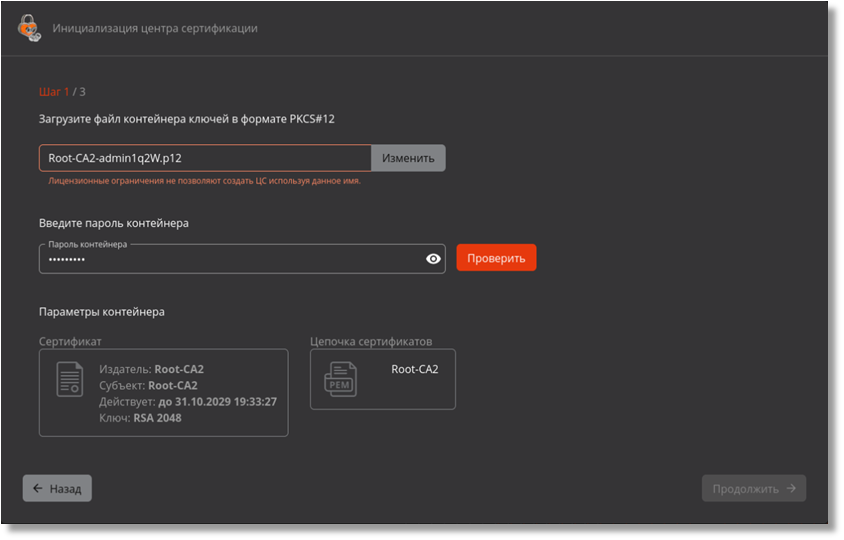

Рисунок 26 – Окно инициализации ЦС с импортом ключа. Шаг 1/3. Ошибка лицензионного ограничения

• При отсутствии ошибок становится доступной кнопка <Продолжить> (см. Рисунок 27).

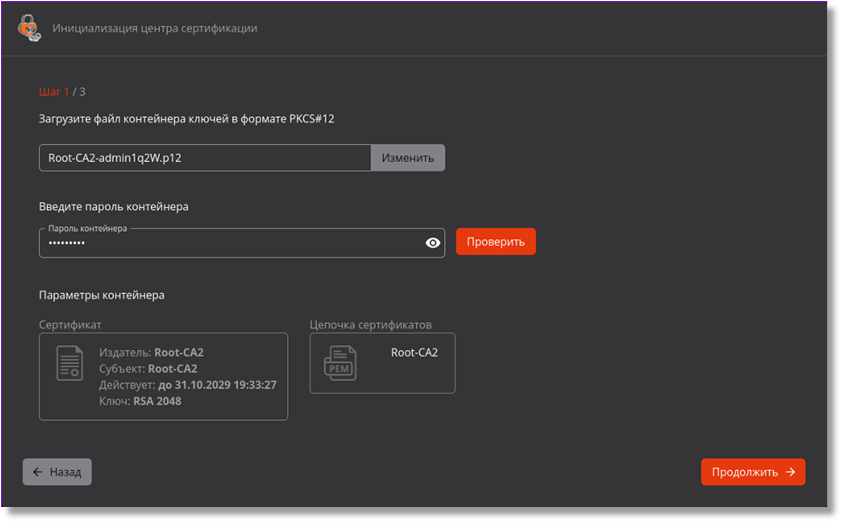

Рисунок 27 – Окно инициализации ЦС. Шаг 1/3. После успешной проверки

Для перехода к следующему шагу нажмите кнопку <Продолжить>.

• На шаге 2/3 заполните поля:
  • «Отображаемое имя» – введите имя создаваемого ЦС, которое будет отображаться в интерфейсе ЦС Aladdin eCA. Оно может содержать буквы латинского и/или кириллического алфавита, цифры от 0 до 9, символы таблицы ASCII, максимальная длина 200 символов;
  • «Место хранения закрытого ключа центра сертификации». Список вариантов мест хранения закрытого ключа зависит от:
    • алгоритма ключа, указанного в контейнере PKCS#12;
    • криптопровайдера закрытого ключа, определяемого при проверке контейнера PKCS#12[1];
    • наличия активного криптопровайдера СКЗИ «КриптоПро CSP» на хосте Центра сертификации Aladdin eCA;
    • наличия подключения криптопровайдера СКЗИ «КриптоПро CSP» к ПАКМ «КриптоПро HSM».

Варианты мест хранения закрытого ключа представлены в таблице ниже (Таблица 7).

Таблица 7 – Варианты мест хранения закрытого ключа

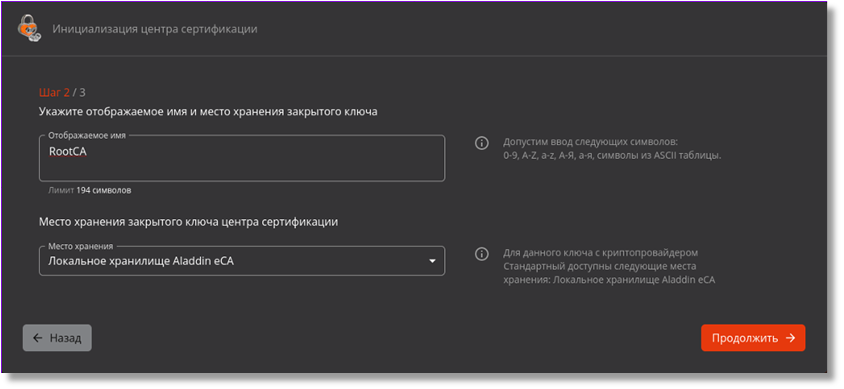

Рисунок 28 – Окно инициализации ЦС. Шаг 2/3

• Для перехода к следующему шагу нажмите кнопку <Продолжить>.
• На шаге 3/3 выберите криптопровайдеры для всех криптографических операций центра сертификации. Для выбора криптопровайдеров заполните следующие поля (см. Рисунок 29 и Рисунок 30):
  • «RSA» – поле выбора криптопровайдера для алгоритма RSA, допустимые варианты выбора:
    • Стандартный (по умолчанию);
    • КриптоПро CSP[2] (доступен только при наличии активного и подключенного криптопровайдера СКЗИ «КриптоПро CSP», работающего на сервере совместно Центром сертификации Aladdin eCA);
    • Отключен.
  • «ECDSA» – поле выбора криптопровайдера для алгоритма ECDSA, допустимые варианты выбора:
    • Стандартный (по умолчанию);
    • Отключен.
  • «ГОСТ Р 34.10‑2012» – поле выбора криптопровайдера для алгоритма ГОСТ Р 34.10‑2012, допустимые варианты выбора:
    • КриптоПро CSP (доступен только при наличии активного и подключенного криптопровайдера СКЗИ «КриптоПро CSP», работающего на сервере совместно с Центром сертификации Aladdin eCA);
    • Отключен (по умолчанию).
  • поле «Алгоритм хэш‑суммы»:
    • Для корневого ЦС значение берется из контейнера PKCS#12 (см. Рисунок 29). При этом поле заблокировано. Поддерживаются следующие алгоритмы хэш‑суммы ключа: SHA1, SHA256, SHA384, SHA512, SHA3‑256, SHA3‑384, SHA3‑512, RSASSA‑PSS.
    • Для подчиненного ЦС необходимо задать значение (см. Рисунок 30):
      • для алгоритма ключа RSA или ECDSA: SHA1, SHA256, SHA384 (выбран по умолчанию), SHA512;
      • для алгоритма ключа ГОСТ Р 34.10‑2012: ГОСТ Р 34.11‑2012.

Рисунок 29 – Окно инициализации корневого ЦС. Шаг 3/3

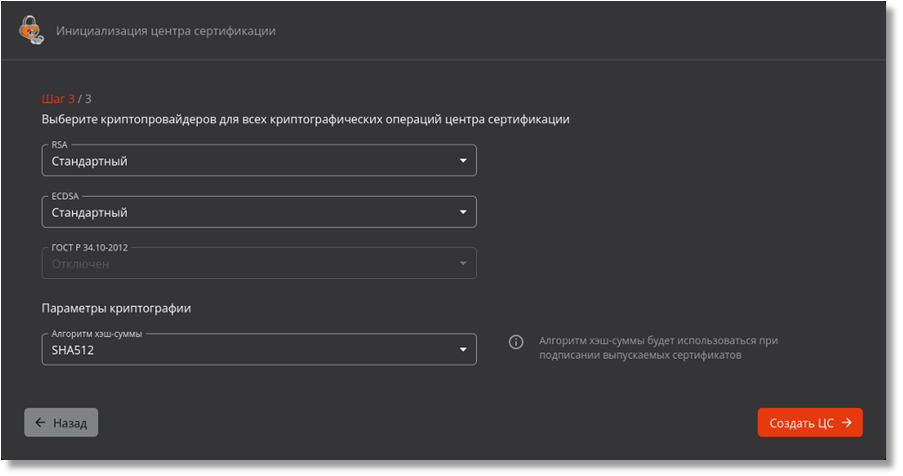

Рисунок 30 – Окно инициализации подчиненного ЦС. Шаг 3/3

После задания значений нажмите кнопку <Создать ЦС>.

• В результате успешного создания ЦС отобразится модальное окно с сообщением об успешном создании и активации ЦС (см. Рисунок 31 и Рисунок 32). В модальном окне есть следующие кнопки:
  • <Скачать сертификат> – при нажатии происходит скачивание сертификата созданного ЦС;
  • <Скачать цепочку сертификатов> – при нажатии происходит скачивание цепочки сертификатов созданного ЦС;
  • <Открыть созданный центр сертификации> – при нажатии на кнопку происходит переход в раздел «Центр сертификации» с активной вкладкой «Свои сертификаты».

Рисунок 31 – Окно завершения инициализации корневого ЦС

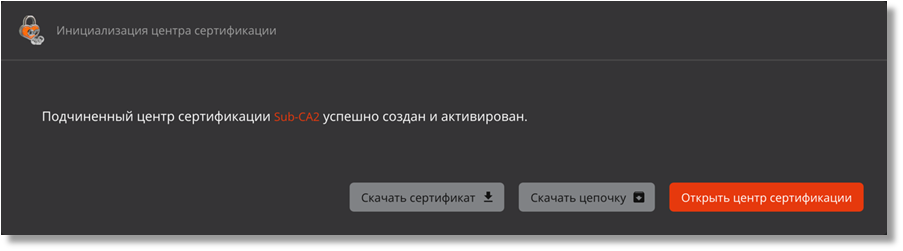

Рисунок 32 – Окно завершения инициализации подчиненного ЦС

[1] Данная зависимость обусловлена тем, что возможности работы с закрытым ключом в Java зависят от криптопровайдера, создавшего данный ключ. Например, при использовании криптопровайдера СКЗИ «КриптоПро CSP» работа происходит не с самим закрытым ключом, а с его дескриптором – и доступ к данным закрытого ключа отсутствует.

Возможно, результат дальнейших исследований покажет, как обойти это ограничение. И тогда необходимо будет обновить таблицу.

[2] Подробная информация по настройке взаимодействия Центра сертификации Aladdin eCA с СКЗИ «КриптоПро CSP» описана в Приложении 5 документа «Центр сертификатов доступа      . Руководство администратора. Часть 1. Установка и обслуживание Центра сертификации Aladdin Enterprise Certification Authority» RU.АЛДЕ.03.01.020 32 01-1.
