Запуск Единого Клиента JaCarta

Для запуска ПО "Единый Клиент JaCarta" необходимо:

Запустить ПО "Единый Клиент JaCarta" из меню "Пуск" или с панели быстрого доступа;
Откроется основное окно ПО "Единый Клиент JaCarta" (см. Рисунок 1), при этом в панели управления в нижней части экрана появится значок вызова меню быстрого запуска программы . По умолчанию основное окно Единого Клиента JaCarta открывается в стандартном режиме;

Рисунок 1 – Основное окно ПО "Единый Клиент JaCarta"

3. Для закрытия основного окна ПО "Единый Клиент JaCarta" нажать кнопку "Закрыть" в правом верхнем углу. Значок вызова меню быстрого запуска продолжит отображаться в панели управления.

Меню быстрого запуска

Значок вызова меню быстрого запуска отображается в панели управления (в нижней части экрана) даже при закрытом окне ПО "Единый Клиент JaCarta" и предоставляет доступ к меню быстрого запуска.

Для вызова меню быстрого запуска необходимо открыть контекстное меню значка в панели управления (см. Рисунок 2).

Рисунок 2 –Меню быстрого запуска Единого Клиента JaCarta

Меню быстрого запуска содержит следующие команды:

"Единый Клиент JaCarta" – открывает окно основного интерфейса ПО "Единый Клиент JaCarta";
"Настройки" – открывает окно настроек программы;
"О Едином Клиенте JaCarta" – открывает окно со сведениями о программе (см. подраздел 4.5);
"Выйти" – позволяет выйти из программы, при этом значок перестает отображаться в панели управления.

Режимы работы программы

Единый Клиент JaCarta поддерживает следующие режимы работы:

Стандартный режим – позволяет просматривать краткие сведения о подсоединённых электронных ключах, сменить PIN-код пользователя, назначить или изменить PIN-код подписи, изменить метку электронного ключа.
Расширенный режим – позволяет просматривать подробные сведения о подсоединённых электронных ключах и предоставляет доступ к операциям над приложениями электронного ключа и объектами каждого приложения.

Переключение между режимами

Чтобы определить в каком режиме открыто окно Единый Клиент JaCarta, необходимо обратить внимание на название кнопки "Переключиться в режим …" в основном окне программы (см. Рисунок 1). Если кнопка имеет вид:

, то вход осуществлен в стандартном режиме;

, то вход осуществлен в расширенном режиме.

Для переключения между стандартным и расширенным режимом необходимо:

Для переключения Единого Клиента JaCarta из стандартного режима в расширенный режим нажать кнопку "Переключиться в расширенный режим".
Для переключения Единого Клиента JaCarta из расширенного режима в стандартный режим нажать кнопку "Переключиться в стандартный режим".

Основное окно в стандартном режиме

По умолчанию основное окно Единого Клиента JaCarta открывается в стандартном режиме. На рисунке (см. Рисунок 3) приведен вид основного окна в стандартном режиме с подключенным к компьютеру пользователя электронным ключом.

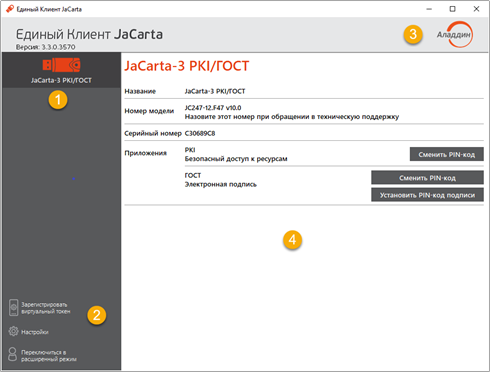

Рисунок 3 – Основное окно Единого Клиента JaCarta в стандартном режиме

Основное окно в стандартном режиме содержит следующие области:

	Область для отображения подсоединенных к компьютеру электронных ключей. Если к компьютеру пользователя Единого Клиента JaCarta не подсоединен ни один электронный ключ, то данная область пуста. Если подсоединено несколько электронных ключей, то для работы с конкретным ключом щелкните значок нужного ключа, после чего в области 4 будут отображены его основные свойства. Вид значка, обозначающий подключенный электронный ключ различается в зависимости от типа ключа. Перечень значков приведен в приложении (Приложение А. Обозначения электронных ключей)
	Область содержит кнопки: · "Зарегистрировать виртуальный токен" – кнопка для регистрации виртуального токена. Подробное описание приведено в подразделе 4.4; · "Настройки" – кнопка для вызова окна настроек программы. Описание работы с настройками приведено в документе " MFA JC ЕК. Руководство администратора для Windows"; · "Переключиться в расширенный режим" – кнопка для переключения Единого Клиента JaCarta в расширенный режим
	Открывает окно со сведениями о программе "Единый Клиент JaCarta"
	Область для отображения информации о выбранном электронном ключе и кнопок управления PIN-кодами пользователя и PIN-кодами подписи приложений электронного ключа

Основное окно в расширенном режиме

На рисунке (см. Рисунок 4) приведен вид основного окна в расширенном режиме с подключенным к компьютеру пользователя электронным ключом.

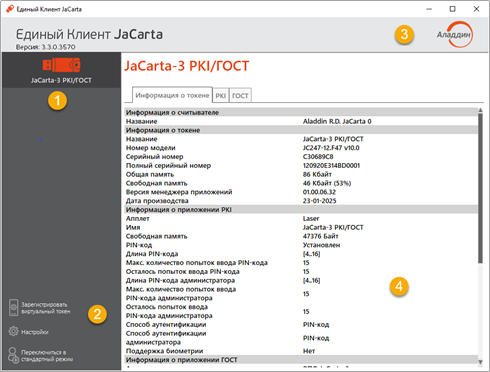

Рисунок 4 – Основное окно Единого Клиента JaCarta в расширенном режиме

Основное окно в расширенном режиме содержит следующие области:

	Область для отображения подсоединенных к компьютеру электронных ключей. Если к компьютеру пользователя Единого Клиента JaCarta не подсоединен ни один электронный ключ, то данная область пуста. Если подсоединено несколько электронных ключей, то для работы с конкретным ключом щелкнуть значок нужного ключа, после чего в области 4 будет отображен полный список его свойств. Вид значка, обозначающий подключенный электронный ключ различается в зависимости от типа ключа. Перечень значков приведен в приложении (Приложение А. Обозначения электронных ключей)
	Область содержит кнопки: · "Зарегистрировать виртуальный токен" – кнопка для регистрации виртуального токена. Подробное описание приведено в подразделе 4.4; · "Настройки" – кнопка для вызова окна настроек программы. Описание работы с настройками приведено в документе " MFA JC ЕК. Руководство администратора для Windows"; · "Переключиться в стандартный режим" – кнопка для переключения Единого Клиента JaCarta в стандартный режим
	Открывает окно со сведениями о программе Единый Клиент JaCarta (см. п. 4.3.1 "Переключение между режимами")
	Область управления электронным ключом, выбранным в области 1. В расширенном режиме данная область представлена в виде вкладок: · на вкладке "Информация о токене" отображается информация об электронном ключе (см. рисунок 4); · на вкладке с наименованием приложения доступны операции с данным приложением и объектами, хранящимися в памяти электронного ключа. Для каждого приложения предусмотрена отдельная вкладка. На рисунке (см. Рисунок 4) электронный ключ содержит приложение PKI и приложение ГОСТ, поэтому данная область содержит вкладку "Информация о токене", вкладку "PKI" для управления приложением PKI и объектами в этом приложении и вкладку "ГОСТ" для управления приложением ГОСТ и объектами в этом приложении

Зарегистрировать виртуальный токен

Виртуальный токен – электронная версия аппаратного USB-токена или смарт-карты.

Для работы с виртуальным токеном необходимо ПО JaCarta Virtual Token, которое позволяет использовать мобильное устройство в качестве средства доступа к защищённым информационным ресурсам предприятия, так же как аппаратный USB-токен или смарт-карту.

Перед началом работы должны быть установлены:

Мобильное приложение JaCarta Virtual Token, доступное для скачивания из магазина приложений, соответствующее операционной системе устройства (приложение реализовано для ОС iOS и Android);
Клиент JaCarta Virtual Token. Подробно про процесс установки см. в документе "JaCarta Virtual Token. Руководство пользователя", раздел "Клиент JaCarta Virtual Token. Установка и настройка".

После установки Клиента JaCarta Virtual Token и перезагрузки Единого Клиента JaCarta появится новый элемент управления – кнопка "Зарегистрировать виртуальный токен" (см. Рисунок 5).

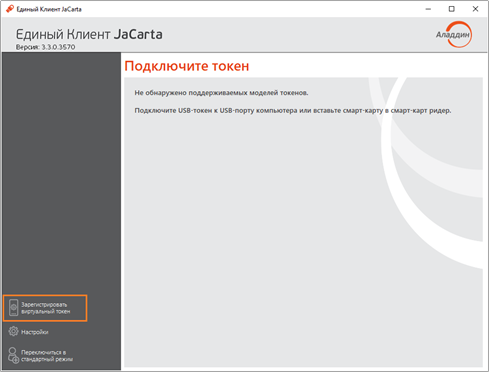

Рисунок 5 – Основное окно Единого Клиента JaCarta. Кнопка "Зарегистрировать виртуальный токен"

Далее необходимо нажать кнопку "Зарегистрировать виртуальный токен" будет открыто окно [Панель управления JaCarta Virtual Token], содержащее сгенерированный QR-код для регистрации (см. Рисунок 6).

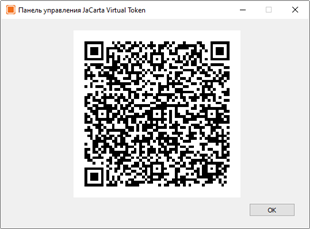

Рисунок 6 – Основное окно Единого Клиента JaCarta. Сгенерированный QR-код

На мобильном устройстве открыть установленное мобильное приложение JaCarta Virtual Token. На главном экране нажать кнопку "Добавить" или (см. Рисунок 7). Будет открыто окно считывания QR-кода (см. Рисунок 8). Отсканировать QR-код, сгенерированный в Панели управления JaCarta Virtual Token.

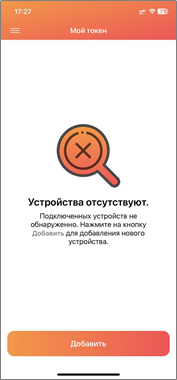

Рисунок 7 - Мобильное приложение JaCarta Virtual Token. Добавление нового устройства

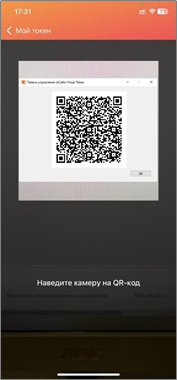

Рисунок 8 - Мобильное приложение JaCarta Virtual Token. Сканирование QR-кода

В Панели управления JaCarta Virtual Token подтвердить регистрацию мобильного устройства с помощью кнопки "Подтвердить" (см. Рисунок 9).

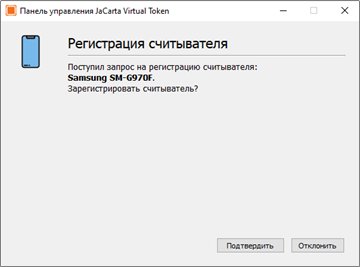

Рисунок 9 – Панель управления JaCarta Virtual Token. Подтверждение регистрации на мобильном устройстве

В случае подтверждения регистрации, отобразится информационное сообщение (см. Рисунок 10).

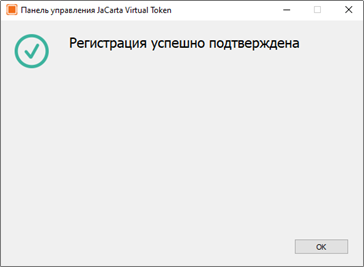

Рисунок 10 - Панель управления JaCarta Virtual Token. Сообщение об успешной регистрации

После регистрации виртуальный токен будет отображаться в окне Единого Клиента точно также, как и аппаратный USB-токен (см. Рисунок 11), операции также аналогичны: переименование токена, смена PIN-кода пользователя, просмотр информации о токене.

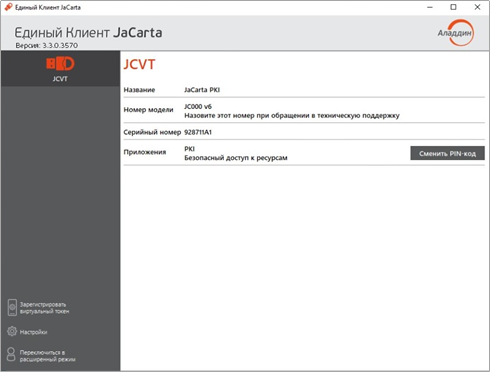

Рисунок 11 – Отображение зарегистрированного виртуального токена

Описание работы виртуального токена и Мобильного приложения JaCarta Virtual Token приведено в документе «JaCarta Virtual Token. Руководство пользователя»

Для работы с виртуальным токеном необходимо поменять PIN-код пользователя.

По умолчанию заданы следующие настройки:

PIN-код пользователя – 11111111;

PIN-код администратора – 00000000

Просмотр сведений о программе

Для просмотра сведений о программе Единый Клиент JaCarta необходимо:

В основном окне программы нажать кнопку с логотипом компании в верхнем правом углу либо активируйте команду "О Едином Клиенте JaCarta" в меню быстрого запуска Единого Клиента JaCarta (см. Рисунок 2). Будет отображено окно со сведениями о версии программы и контактами техподдержки (см. Рисунок 12);

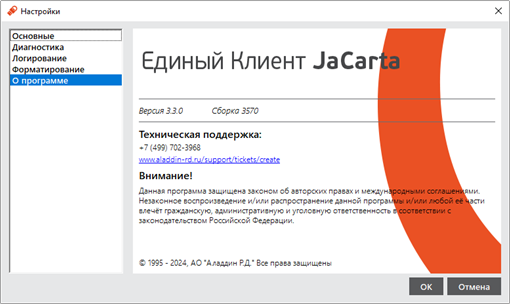

Рисунок 12 - Окно "О программе"

2. Нажать кнопку "Закрыть" в правом верхнем углу либо кнопку "ОК" в правом нижнем углу для закрытия окна.

Завершение работы программы

Для завершения работы программы необходимо:

Активировать команду "Выйти" в меню быстрого запуска Единого Клиента JaCarta (см. Рисунок 2). Работа Единого Клиента JaCarta будет завершена. Значок перестанет отображаться в панели управления.
