Установка центра сертификации

Для установки ЦС необходимо добавить роль центра сертификации Active Directory с помощью мастера добавления ролей и компонентов сервера и настроить её конфигурацию. Для этого выполните следующие действия:

1. Выберите в меню «Пуск» «Диспетчер серверов» (Рисунок 1);

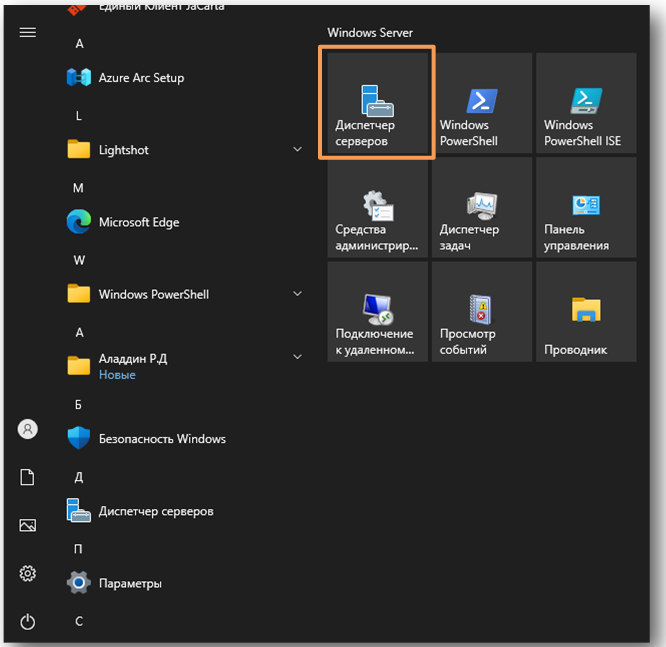

Рисунок 1 – Меню «Пуск»

       2. В отобразившемся окне «Диспетчер серверов» нажмите на вкладку [Управление] и далее выберите <Добавить роли и компоненты> (Рисунок 2);

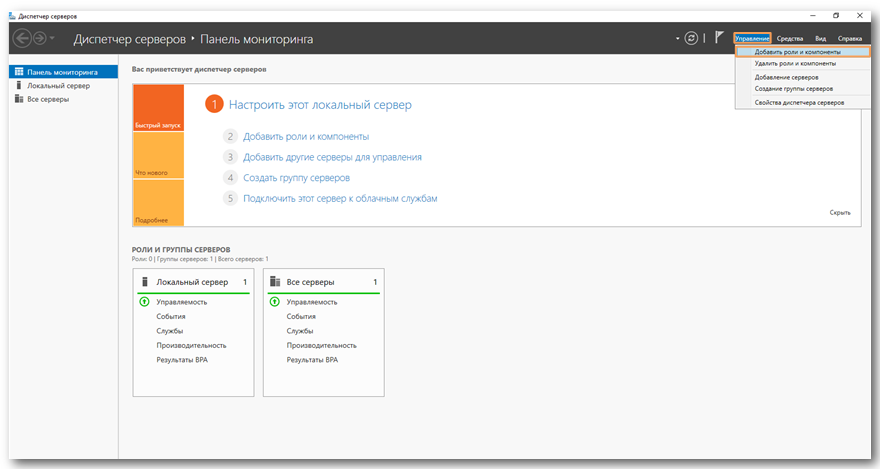

Рисунок 2 – Окно «Диспетчер серверов»

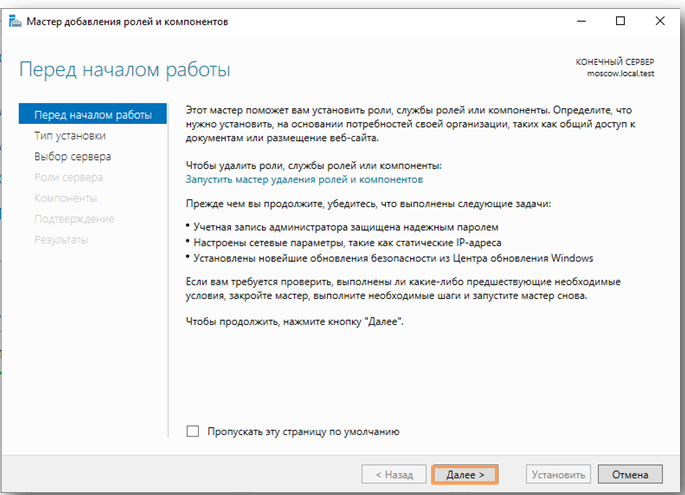

       3. Отобразится окно мастера добавления ролей и компонентов, для продолжения нажмите кнопку «Далее» (Рисунок 3);

Рисунок 3 – Окно «Мастер добавления ролей и компонентов» - Перед началом работы

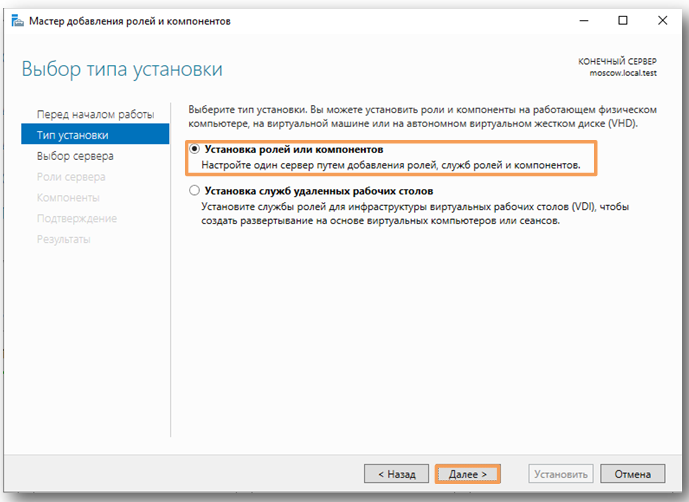

       4. В следующем окне выберите «Установка ролей и компонентов» и нажмите кнопку «Далее» (Рисунок 4);

Рисунок 4 – Окно «Мастер добавления ролей и компонентов» - Тип установки

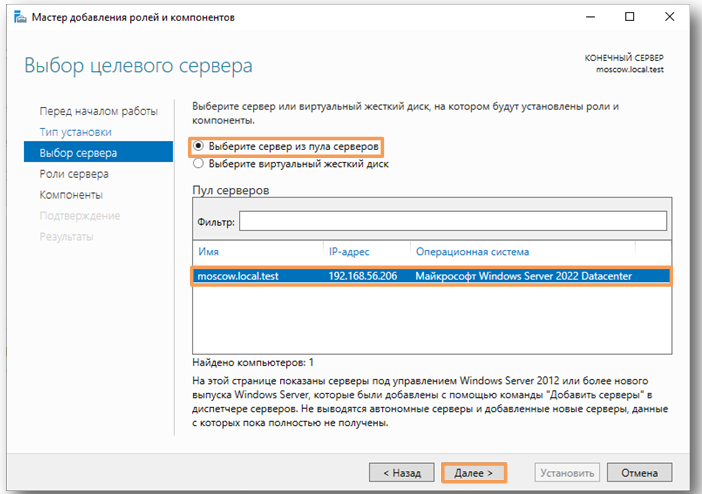

       5. Выберите сервер, на который будет установлена роль, и нажмите кнопку «Установить» (Рисунок 5);

Рисунок 5 – Окно «Мастер добавления ролей и компонентов» - Выбор сервера

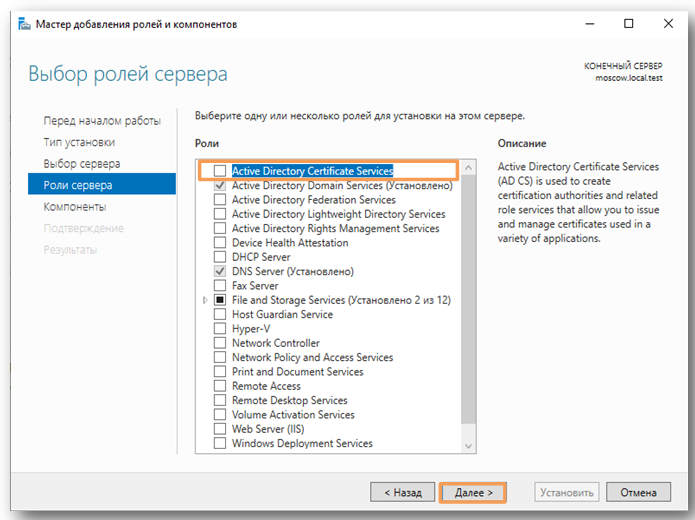

       6. В следующем окне отметьте «Active Directory Certificate Services» и нажмите кнопку «Далее» (Рисунок 6);

Рисунок 6 – Окно «Мастер добавления ролей и компонентов» - Роли сервера

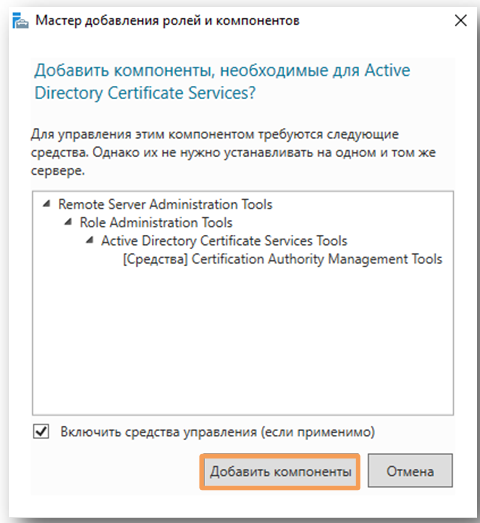

       7. Мастер предложит установить зависимые компоненты, нажмите кнопку «Добавить компоненты» (Рисунок 7);

Рисунок 7 – Окно «Мастер добавления ролей и компонентов» - Компоненты

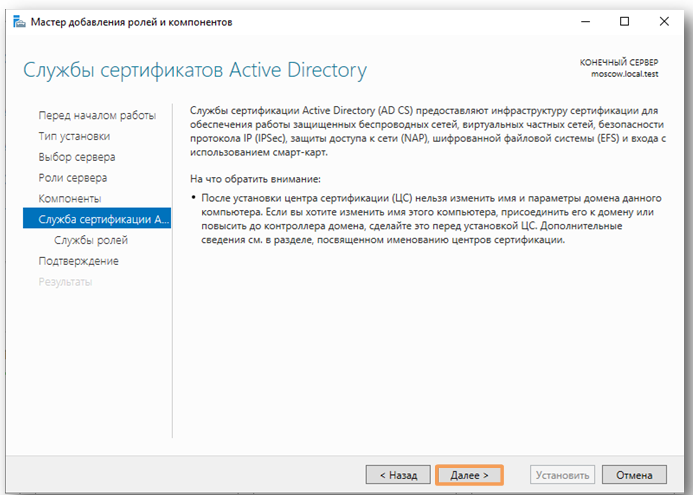

       8. Обратите внимание на предупреждение и нажмите кнопку «Далее» (Рисунок 8);

Рисунок 8 – Окно «Мастер добавления ролей и компонентов» - Службы сертификатов Active Directory

       9. В следующем окне отметьте необходимые службы ролей и нажмите кнопку «Далее», минимально необходимая роль — ЦС (Certification Authority) (Рисунок 9);

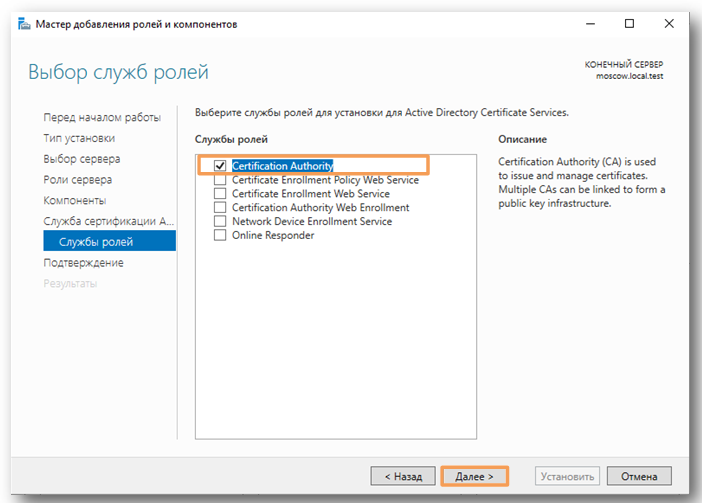

Рисунок 9 – Окно «Мастер добавления ролей и компонентов» - Службы ролей

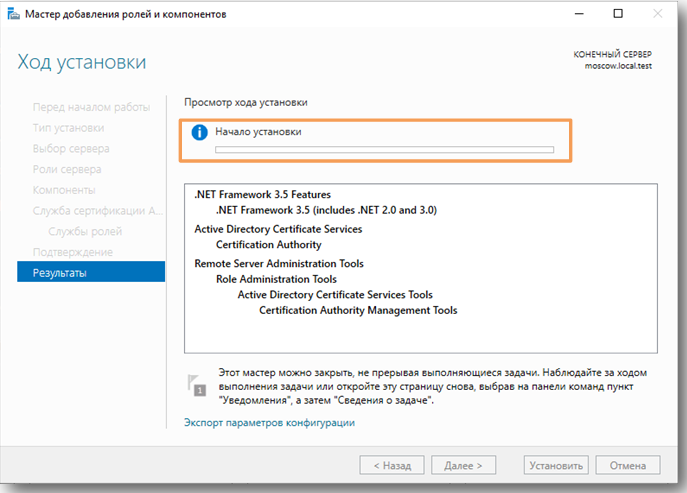

       10. Дождитесь завершения процесса установки роли (Рисунок 10);

Рисунок 10 – Окно «Мастер добавления ролей и компонентов» - Результаты

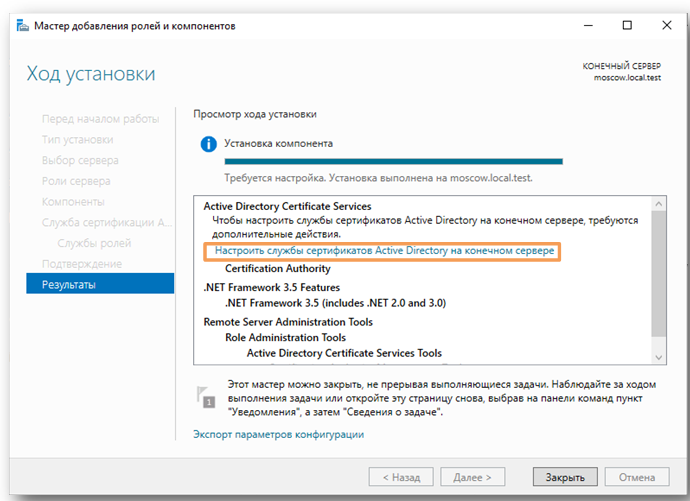

       11. После завершения установки нажмите «Настроить службу сертификатов Active Directory на сервере» (Рисунок 11);

Рисунок 11 – Окно «Мастер добавления ролей и компонентов» - Результаты

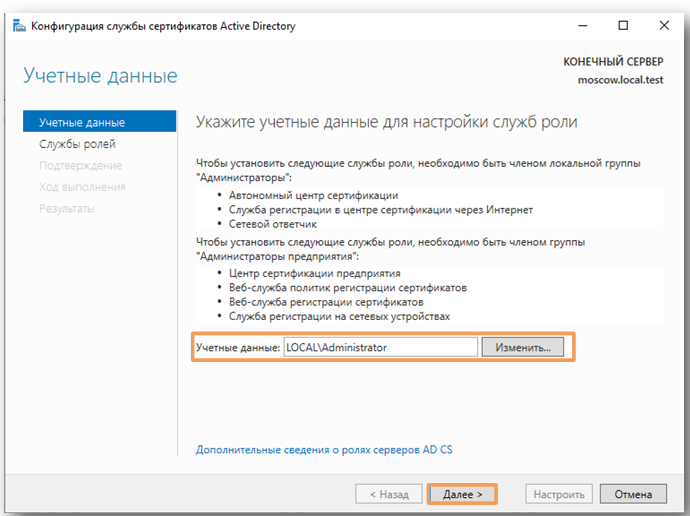

       12. В окне «Конфигурация службы сертификатов Active Directory» проверьте учетные данные. Если вы находитесь под учетной записью администратора домена, и в учётных данных все верно отображено то нажмите кнопку «Далее» (Рисунок 12);

Рисунок 12 – Окно «Конфигурация службы сертификатов Active Directory» - Учетные данные

       13. Выберите роли для настройки и нажмите кнопку «Далее», минимально необходимая роль — Центр сертификации (Рисунок 13);

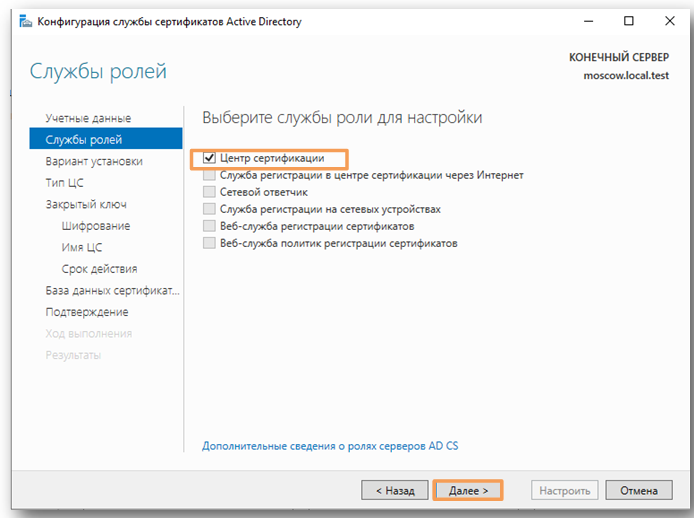

Рисунок 13 – Окно «Конфигурация службы сертификатов Active Directory» - Службы ролей

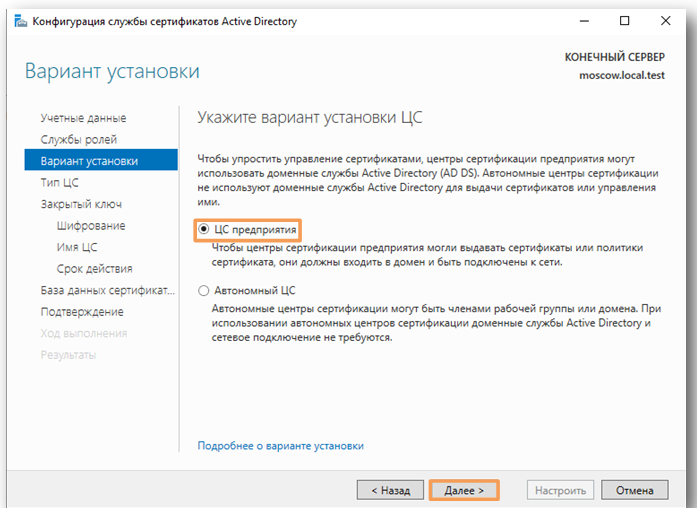

       14. В следующем окне выберите вариант установки ЦС — «ЦС предприятия» или «Автономный ЦС» (Рисунок 14);

Рисунок 14 – Окно «Конфигурация службы сертификатов Active Directory» - Вариант установки

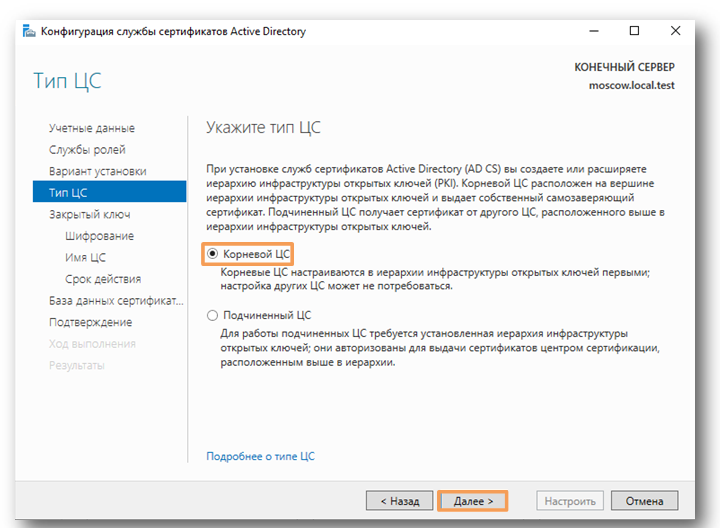

       15. В следующем окне установите тип ЦС – подчинённый или корневой, так как в настоящем примере появилась новая настройка, выберите «Корневой ЦС». После выбора типа ЦС нажмите кнопку «Далее» (Рисунок 15);

Рисунок 15 – Окно «Конфигурация службы сертификатов Active Directory» - Тип ЦС

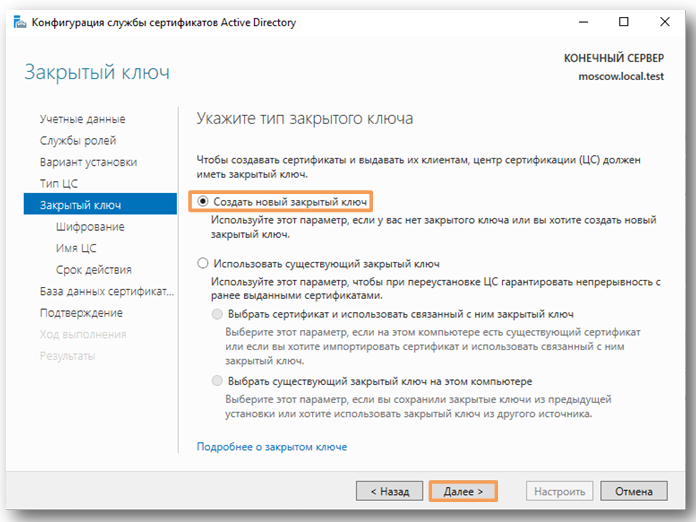

       16. В следующем окне для нового ЦС выберите «Создать новый закрытый ключ» (Рисунок 16);

Рисунок 16 – Окно «Конфигурация службы сертификатов Active Directory» - Закрытый ключ

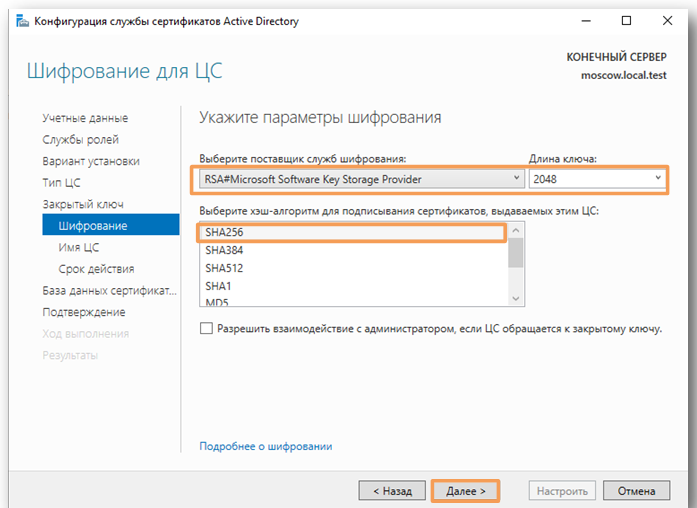

       17. Затем укажите параметры шифрования и нажмите кнопку «Далее» (Рисунок 17);

Рисунок 17 – Окно «Конфигурация службы сертификатов Active Directory» - Шифрование

       18. В следующем окне нажмите кнопку «Далее» (Рисунок 18);

Рисунок 18 – Окно «Конфигурация службы сертификатов Active Directory» - Имя ЦС

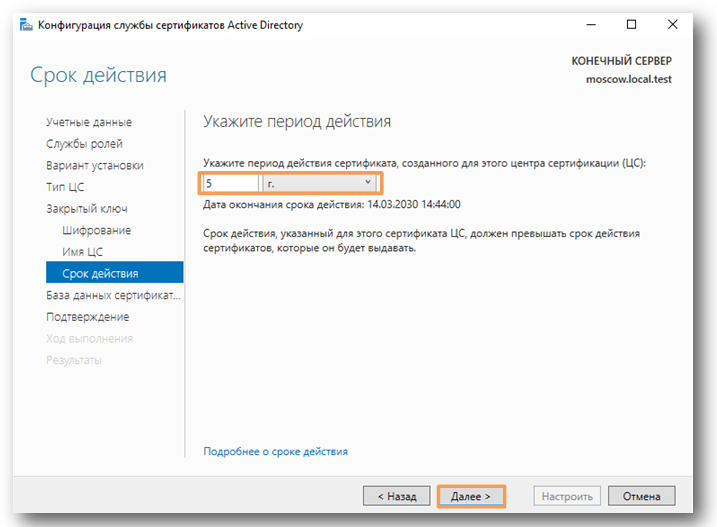

       19. Затем укажите срок действия корневого сертификата (например, 5 лет) и нажмите кнопку «Далее» (Рисунок 19);

Рисунок 19 – Окно «Конфигурация службы сертификатов Active Directory» - Срок действия

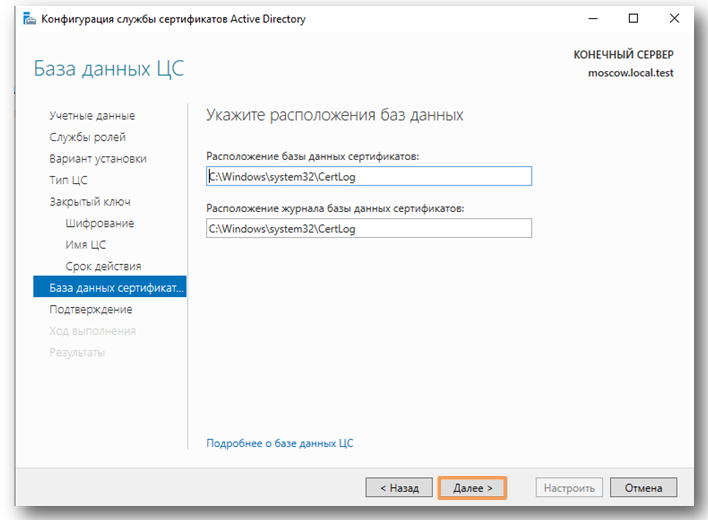

       20. В следующем окне нажмите кнопку «Далее» (Рисунок 20);

Рисунок 20 – Окно «Конфигурация службы сертификатов Active Directory» - База данных сертификатов

       21. Следующее окно отобразит настройки конфигурации ЦС, проверьте и нажмите кнопку «Настроить» (Рисунок 21);

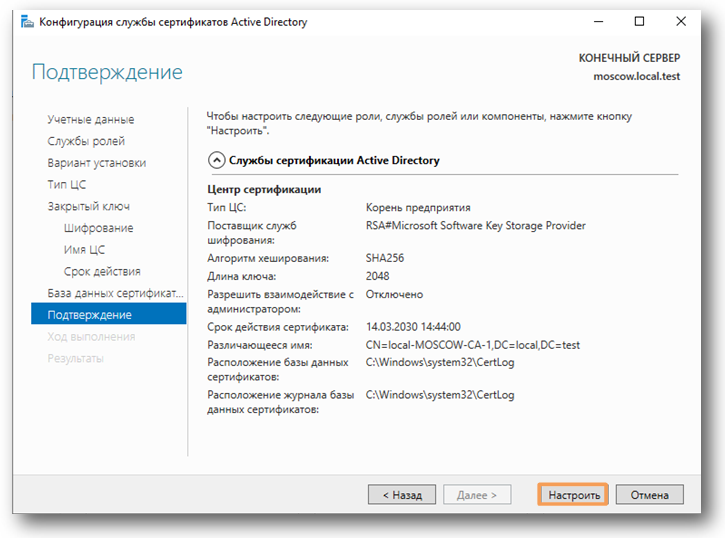

Рисунок 21 – Окно «Конфигурация службы сертификатов Active Directory» - Подтверждение

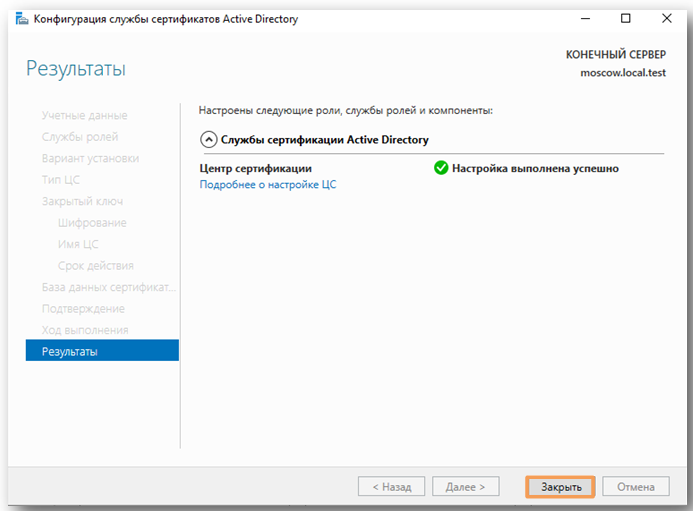

       22. Если всё сделано верно, отобразятся сообщения об успешном выполнении. Нажмите кнопку «Закрыть» (Рисунок 22);

Рисунок 22 – Окно «Конфигурация службы сертификатов Active Directory» - Результаты

       23. Установка и конфигурация ЦС Active Directory на этом завершена.

Настройка шаблона выдачи сертификатов

После установки и настройки роли ЦС Active Directory необходимо создать шаблоны выдачи сертификатов на изделие.

Управление шаблонами происходит через консоль ЦС.

Для настройки шаблона выдачи сертификатов выполните следующие действия:

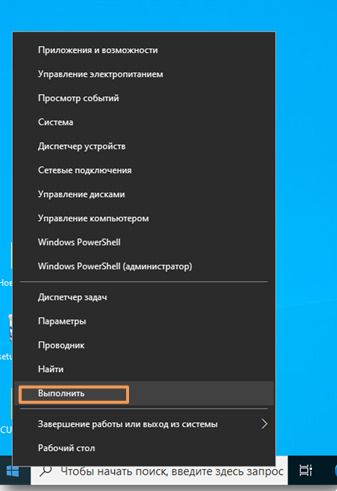

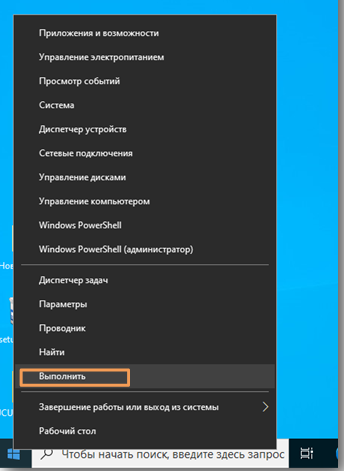

1. Нажмите правой кнопкой меню «Пуск», выберите «Выполнить» (Рисунок 23);

Рисунок 23 – Меню «Пуск»

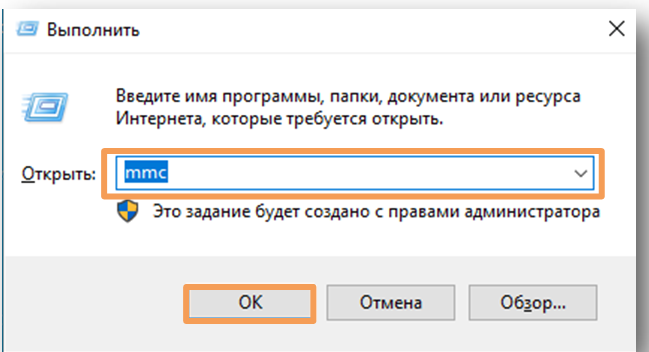

       2. В окне «Выполнить» введите команду «mmc» и нажмите кнопку «ОК» (Рисунок 24);

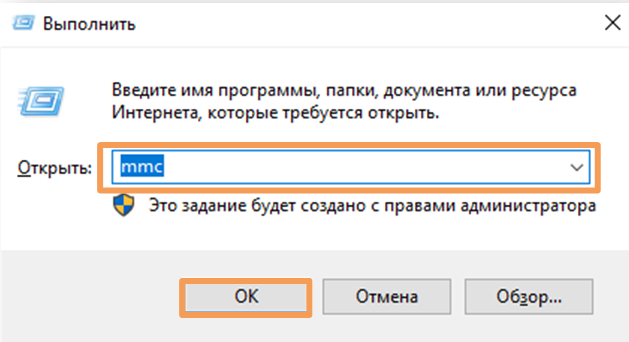

Рисунок 24 – Окно «Выполнить»

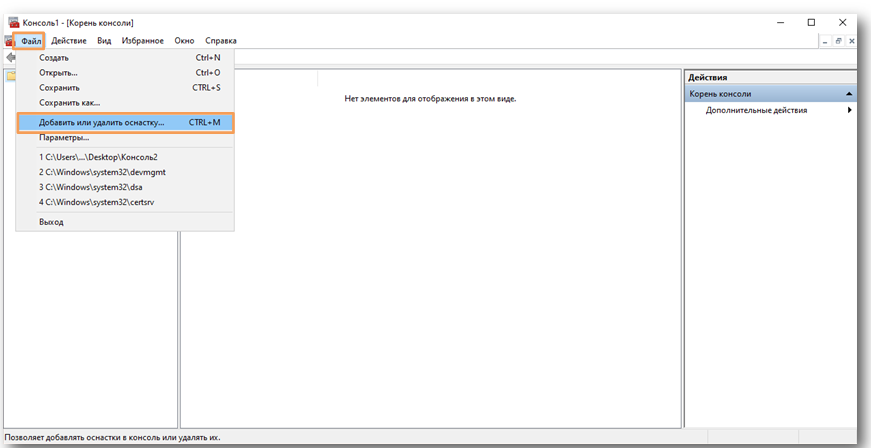

       3. В отобразившемся окне нажмите на кнопку «Файл» и выберите «Добавить или удалить оснастку» (Рисунок 25);

Рисунок 25 – Консоль

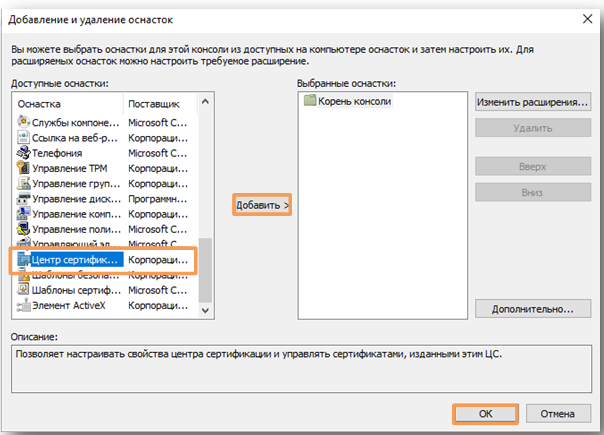

       4. В следующем окне выберите «Центр сертификации», нажмите кнопку «Добавить», затем кнопку «ОК» (Рисунок 26);

Рисунок 26 – Окно «Добавление или удаление оснасток»

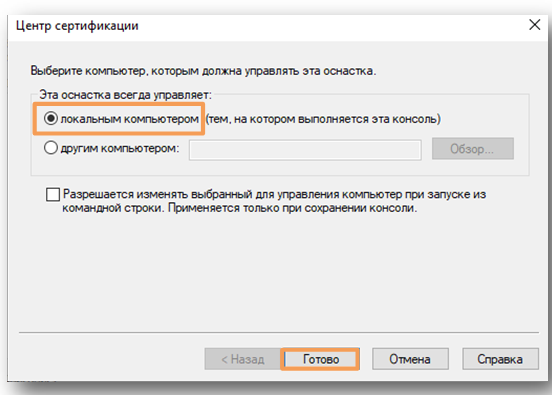

       5. В следующем окне выберите управление локальным компьютером и нажмите кнопку «Готово» (Рисунок 27);

Рисунок 27 – Окно «Центр сертификации»

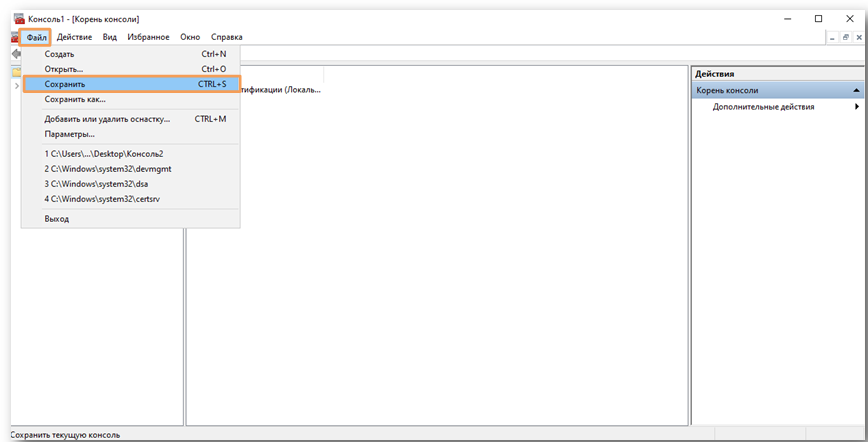

       6. Для удобства дальнейшего использования сохраните данную консоль – нажмите вкладку [Файл], далее «Сохранить» (Рисунок 28);

Рисунок 28 – Консоль

       7. Укажите имя (например, «ЦентрСертификации») и место расположения (например, Рабочий стол). Нажмите кнопку «Сохранить» (Рисунок 29);

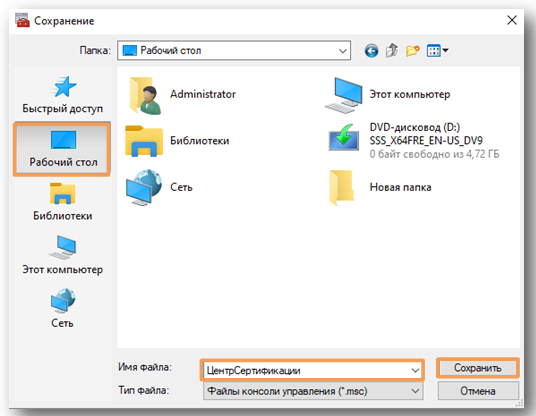

Рисунок 29 – Окно «Сохранение»

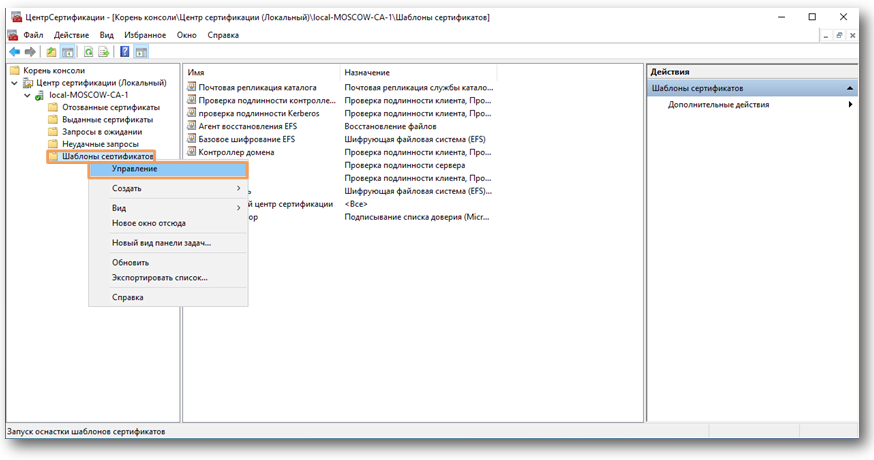

       8. Щёлкните правой кнопкой по папке «Шаблоны сертификатов» и нажмите «Управление» (Рисунок 30);

Рисунок 30 – Консоль ЦС

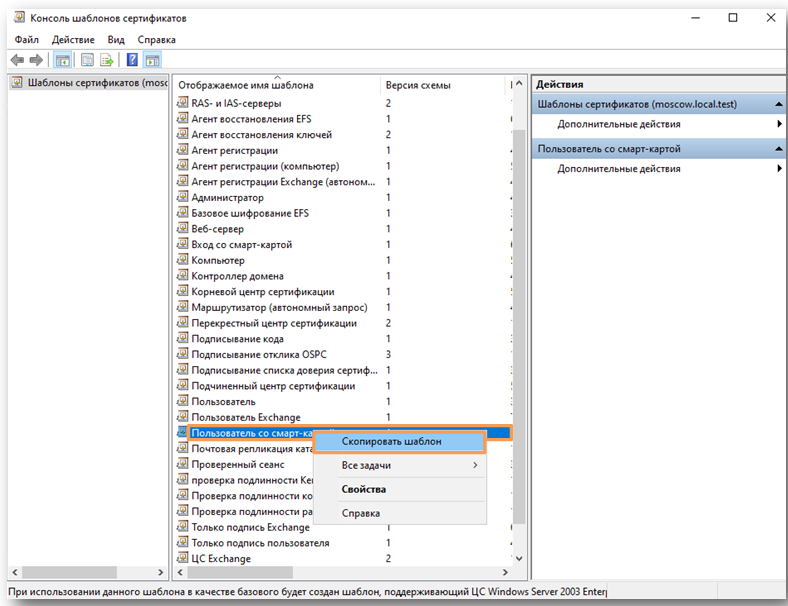

       9. Отобразится консоль шаблонов, щёлкните правой кнопкой по «Пользователь со смарт-картой» и нажмите «Скопировать шаблон» (Рисунок 31);

Рисунок 31 – Консоль шаблонов сертификатов

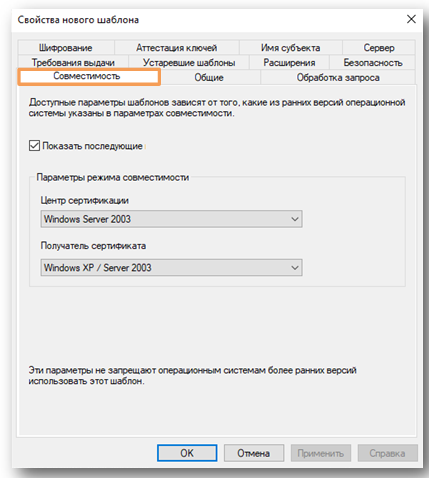

       10. Откроется окно «Свойства нового шаблона», содержащее 11 вкладок. Во вкладке [Совместимость] можно указать совместимость с сервером центра сертификации и пользовательским рабочим местом, в настоящем примере оставлено без изменений — минимальная конфигурация (Рисунок 32);

Рисунок 32 – Окно «Свойства нового шаблона» - Вкладка [Совместимость]

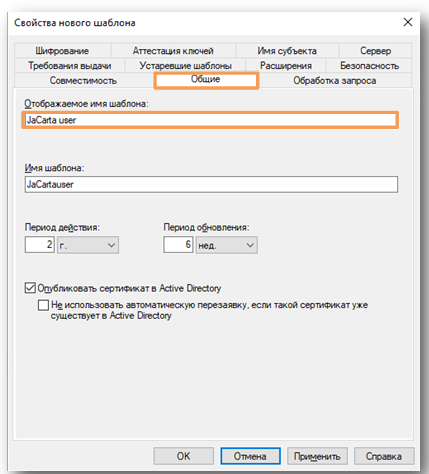

       11. Перейдите во вкладку [Общие]. Здесь можно задать имя шаблона, период действия и срок обновления. Задайте «Отображаемое имя шаблона», в настоящем примере — JaCarta user (Рисунок 33);

Рисунок 33 – Окно «Свойства нового шаблона» - Вкладка [Общее]

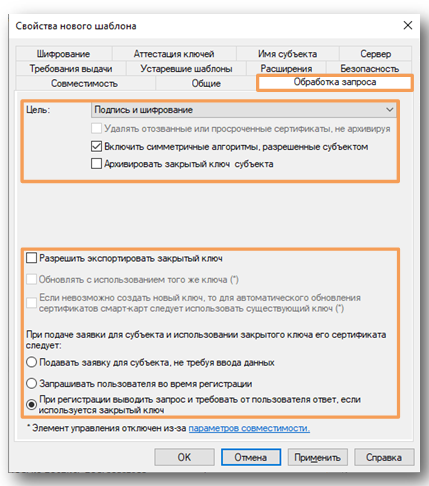

       12. Во вкладке [Обработка запроса] укажите цель и действие при подаче заявки так, как показано на рисунке Рисунок 34;

Рисунок 34 – Окно «Свойства нового шаблона» - Вкладка [Обработка запроса]

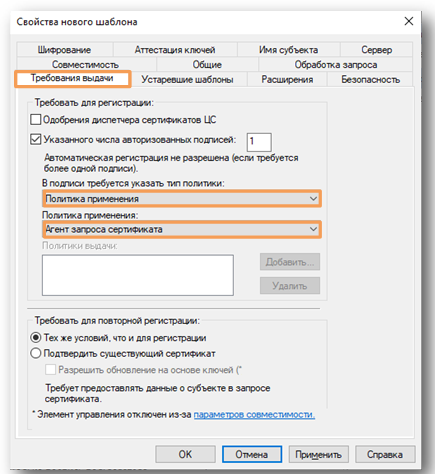

       13. Во вкладке [Требования выдачи] укажите «Политика применения» и «Агент запроса сертификата» (Рисунок 35);

Рисунок 35 – Окно «Свойства нового шаблона» - Вкладка [Требования выдачи]

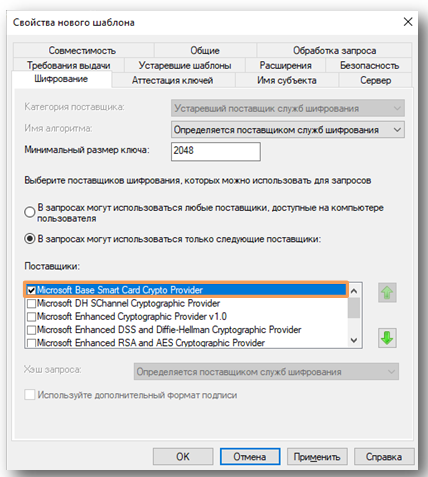

       14. Перейдите на вкладку [Шифрование] и в качестве поставщика служб шифрования (криптопровайдера) установите «Microsoft Base Smart Card Crypto Provider» (Рисунок 36);

Рисунок 36 – Окно «Свойства нового шаблона» - Вкладка [Шифрование]

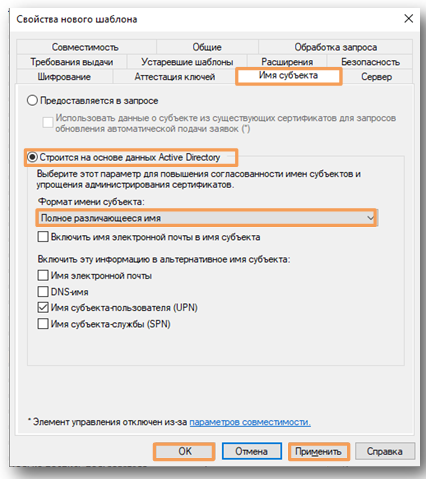

       15. Перейдите во вкладку [Имя субъекта], выберите «Строится на основе данных Active Directory». В качестве формата имени субъекта выберите «Полное различающиеся имя». Для применения всех заданных свойств шаблона нажмите кнопку «Применить» и далее нажмите кнопку «ОК» для выхода из свойств шаблона (Рисунок 37);

Рисунок 37 – Окно «Свойства нового шаблона» - Вкладка [Имя субъекта]

       16. Новый шаблон отобразится в списке всех шаблонов (Рисунок 38);

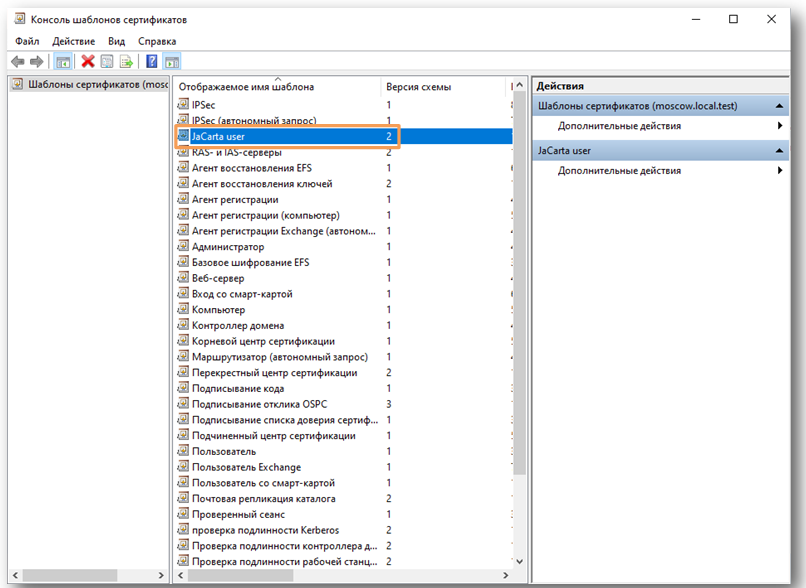

Рисунок 38 – Консоль шаблонов сертификатов

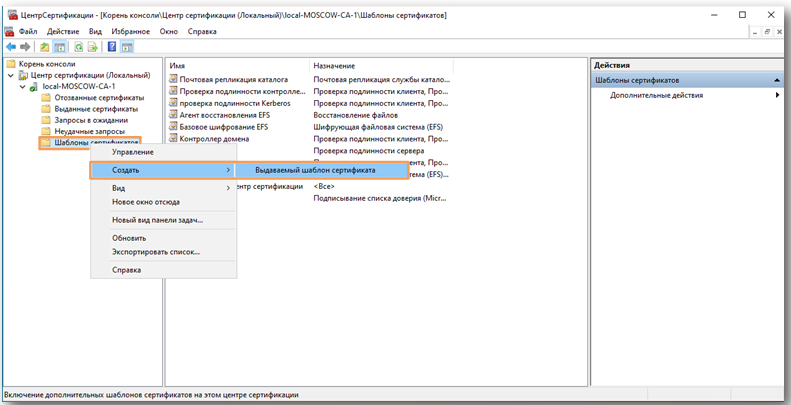

       17. Далее этот шаблон необходимо разрешить к выдаче. Для этого в консоли ЦС щёлкните правой кнопкой по «Шаблоны сертификатов», выберите
«Создать» -> «Выдаваемый шаблон сертификата» (Рисунок 39);

Рисунок 39 – Консоль ЦС

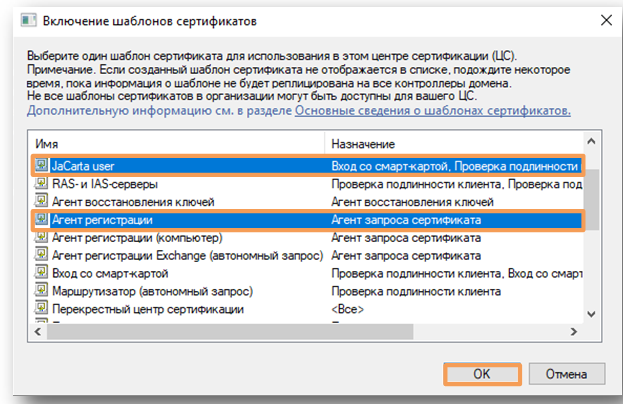

       18. В отобразившемся окне выберите шаблон JaCarta user (ранее созданный) и агент регистрации (существовал по умолчанию, но не был разрешён к выдаче), нажмите кнопку «ОК» (Рисунок 40);

Рисунок 40 – Окно «Включение шаблонов сертификатов»

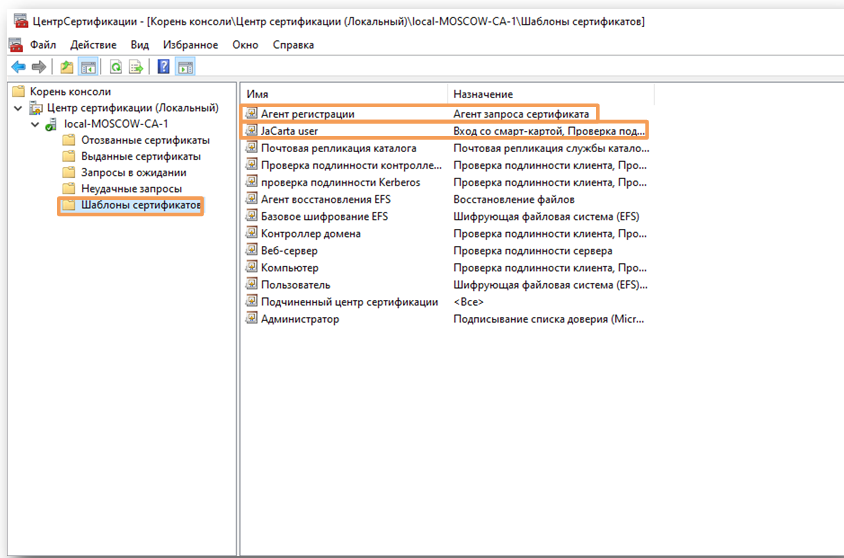

       19. Разрешённые шаблоны должны появиться в разделе «Шаблоны сертификатов» в консоли ЦС (Рисунок 41);

Рисунок 41 – Консоль ЦС

       20. Подготовка шаблонов завершена.

Выдача сертификатов

После настройки шаблонов можно перейти к непосредственному выпуску сертификата и записи его в память изделия. Для этого необходимо по аналогии с ЦС открыть консоль сертификатов.

Выполните следующие действия:

1. Нажмите правой кнопкой меню «Пуск», выберите «Выполнить» (Рисунок 42);

Рисунок 42 – Меню «Пуск»

       2. В окне «Выполнить» введите команду «mmc» и нажмите кнопку «ОК» (Рисунок 43);

Рисунок 43 – Окно «Выполнить»

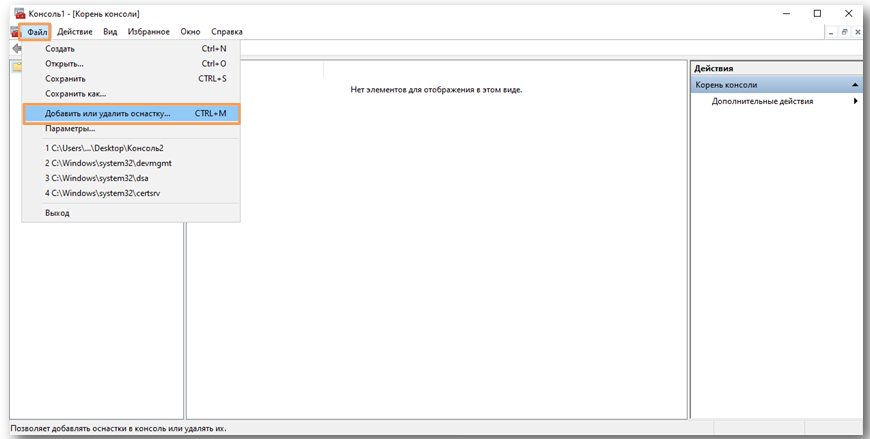

       3. В отобразившемся окне нажмите на кнопку «Файл» и выберите «Добавить или удалить оснастку» (Рисунок 44);

Рисунок 44 – Консоль

       4. В следующем окне выберите «Сертификаты», нажмите кнопку «Добавить», нажмите «ОК» (Рисунок 45);

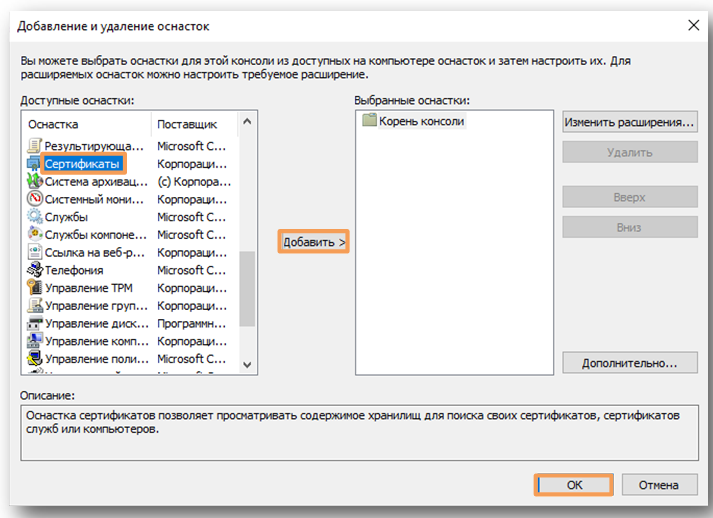

Рисунок 45 – Окно «Добавление или удаление оснасток»

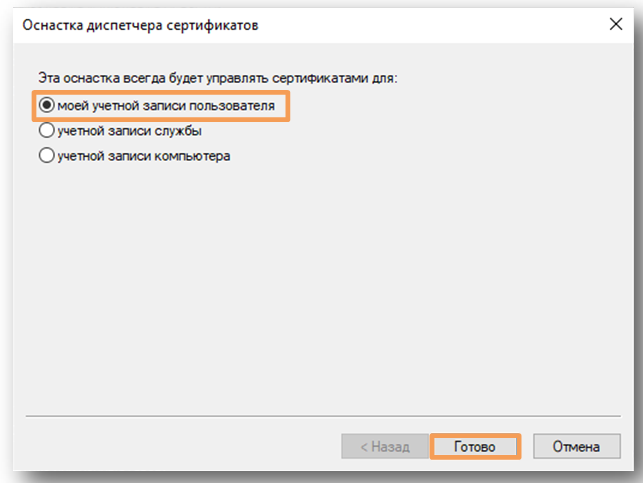

       5. В следующем окне выберите «моей учётной записи пользователя» и нажмите кнопку «Готово» (Рисунок 46);

Рисунок 46 – Окно «Оснастка диспетчера сертификатов»

Выпуск сертификата агента регистрации

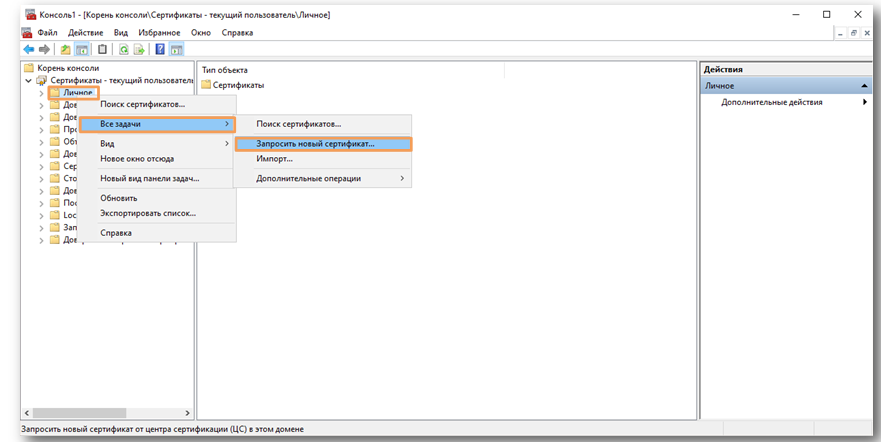

1. Откройте консоль сертификатов, которую сохранили ранее, щёлкните правой кнопкой по папке «Личное», далее выберите «Все задачи» -> «Запросить новый сертификат» (Рисунок 47);

Рисунок 47 – «Консоль сертификатов

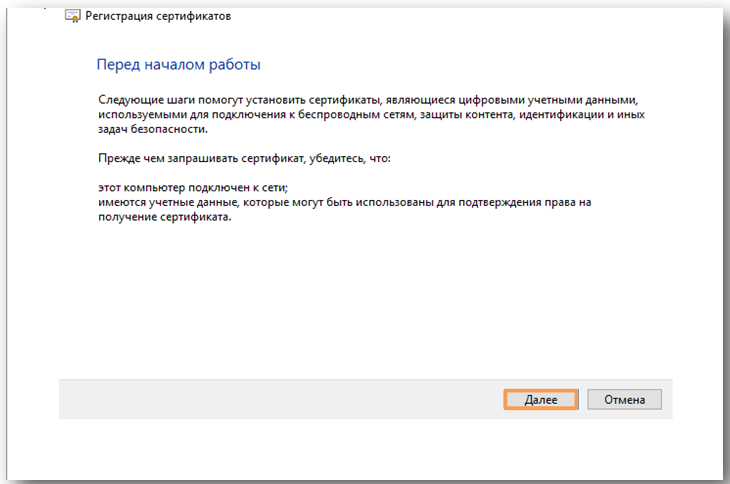

       2. В следующем окне прочитайте пояснения/указания и нажмите кнопку «Далее» (Рисунок 48);

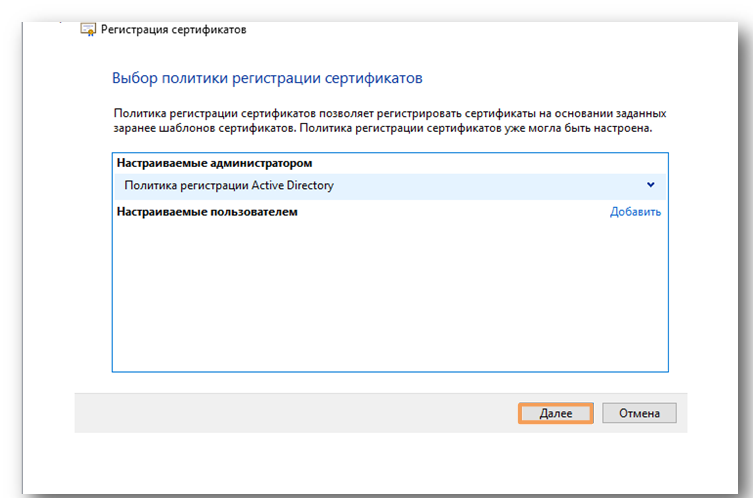

Рисунок 48 – Окно «Регистрация сертификатов»

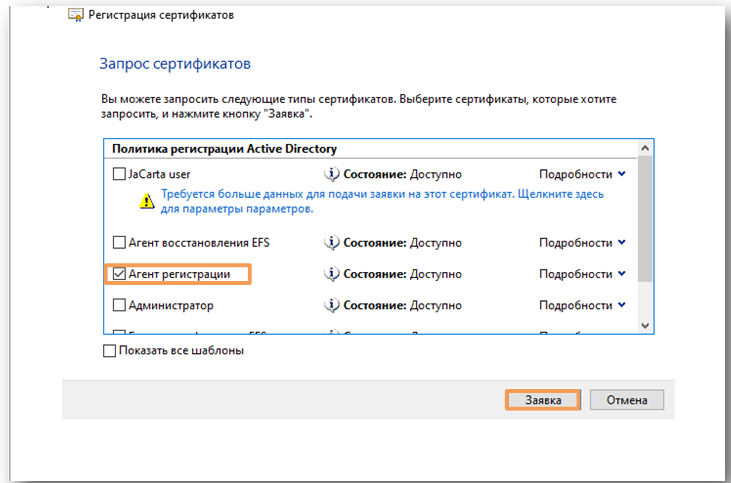

       3. Далее выберете «Агент регистрации» и нажмите кнопку «Заявка» (Рисунок 49);

Рисунок 49 – Окно «Регистрация сертификатов»

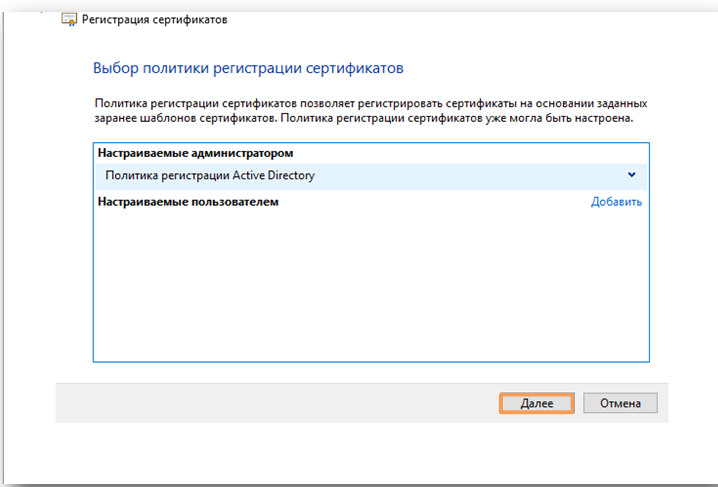

       4. Нажмите кнопку «Далее» (Рисунок 50);

Рисунок 50 – Окно «Регистрация сертификатов»

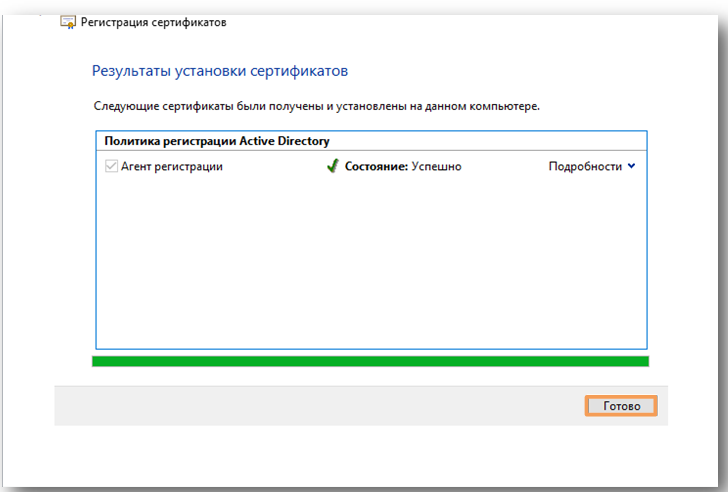

       5. Нажмите кнопку «Готово» (Рисунок 51).

Рисунок 51 – Окно «Регистрация сертификатов»

Выпуск сертификата для администратора домена

1. Откройте консоль сертификатов, которую сохранили ранее, щёлкните правой кнопкой по папке «Личное», далее выберите «Все задачи» -> «Дополнительные операции» -> «Зарегистрироваться от имени» (Рисунок 52);

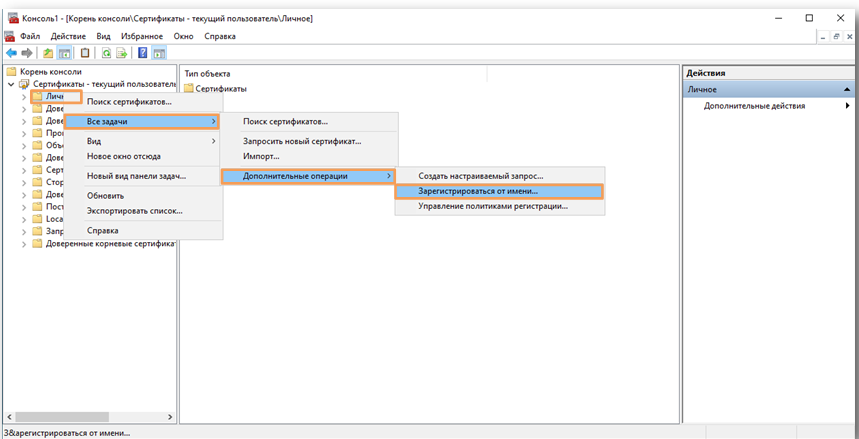

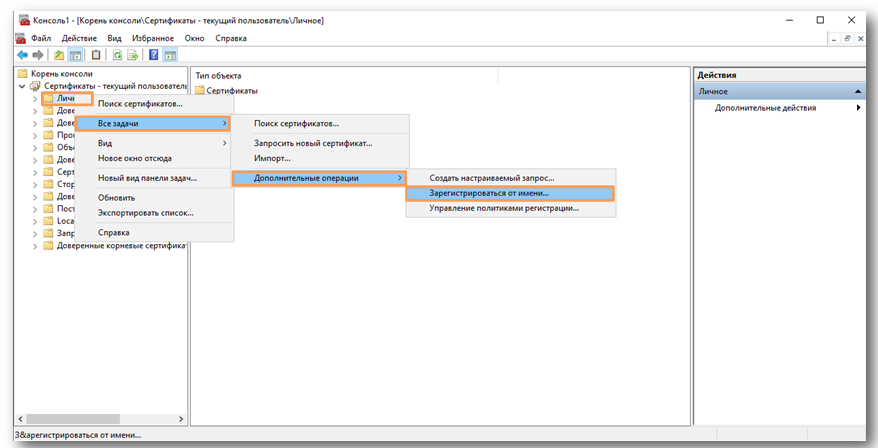

Рисунок 52 – Консоль сертификатов

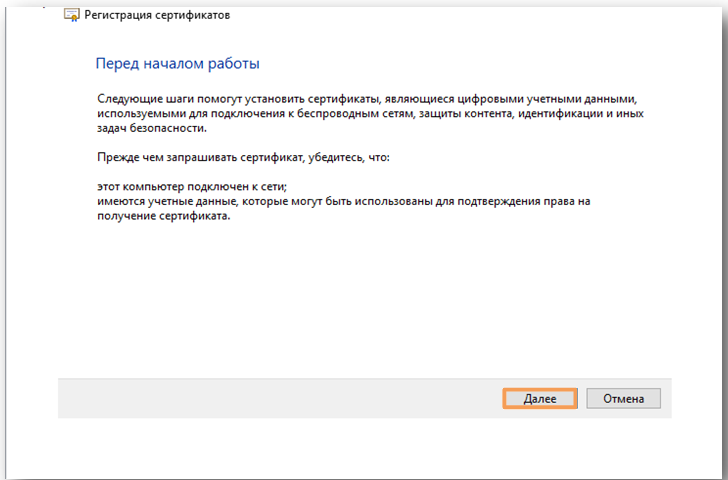

       2. В следующем окне прочитайте пояснения/указания и нажмите кнопку «Далее» (Рисунок 53);

Рисунок 53 – Окно «Регистрация сертификатов»

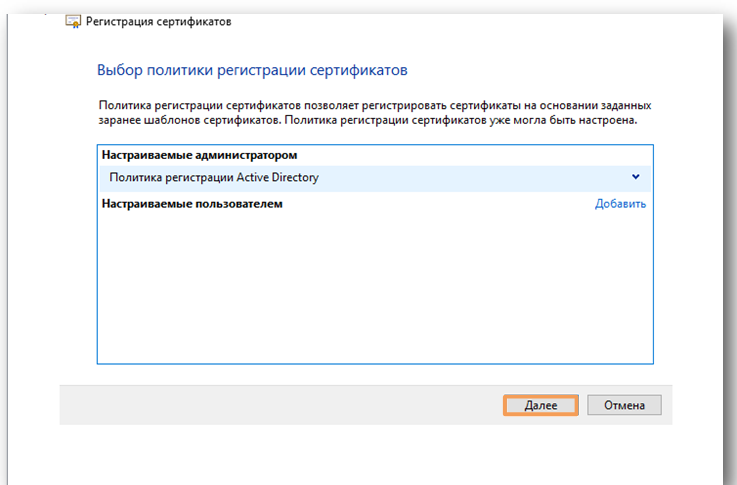

       3. Нажмите кнопку «Далее» (Рисунок 54);

Рисунок 54 – Окно «Регистрация сертификатов»

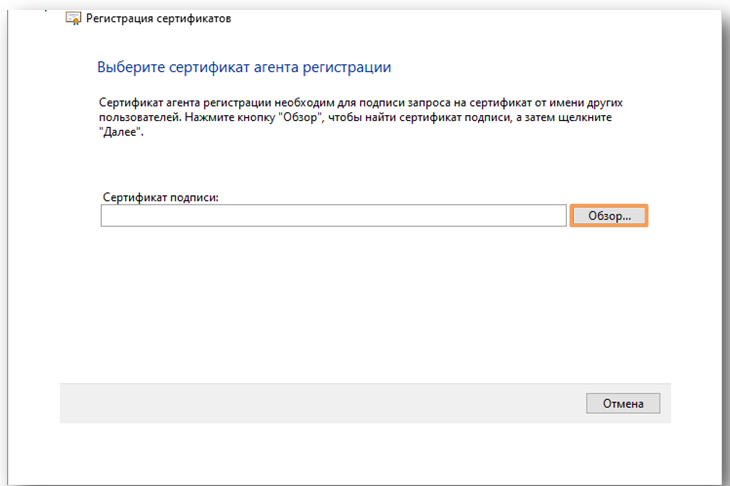

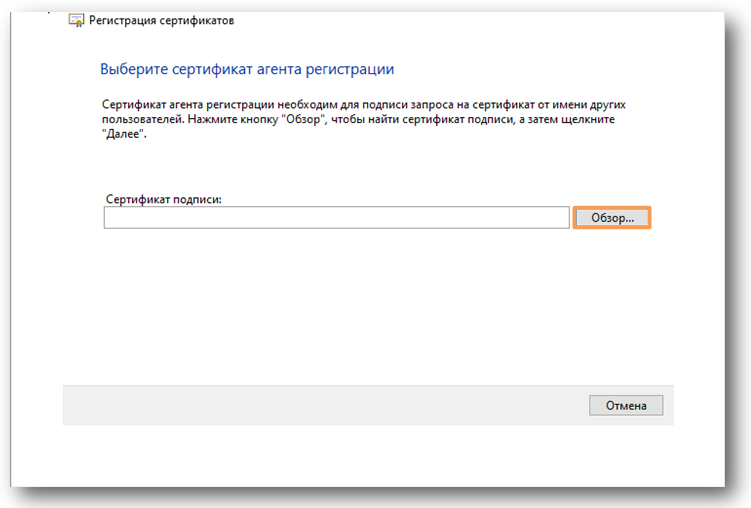

       4. В следующем окне нажмите кнопку «Обзор» (Рисунок 55);

Рисунок 55 – Окно «Регистрация сертификатов»

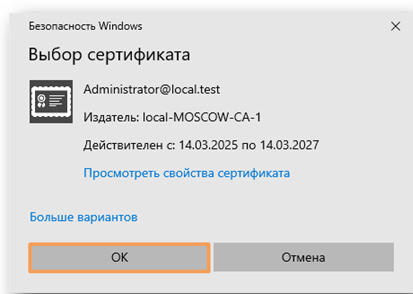

       5. Выберите сертификат агента регистрации, нажмите кнопку «ОК» (Рисунок 56);

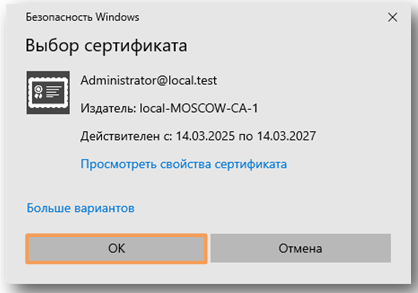

Рисунок 56 – Окно «Безопасность Windows»

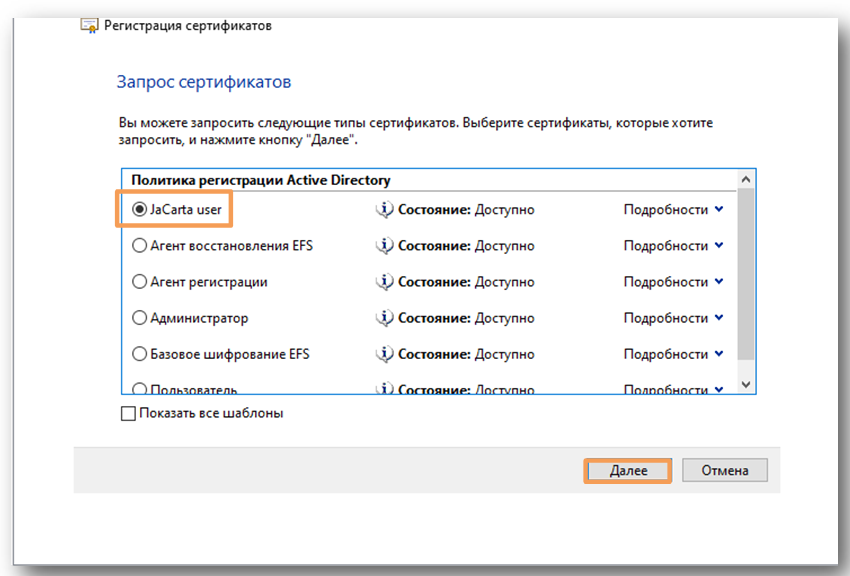

       6. Выберите шаблон, который ранее создали и разрешили к выдаче (JaCarta user) (Рисунок 57);

Рисунок 57 – Окно «Регистрация сертификатов»

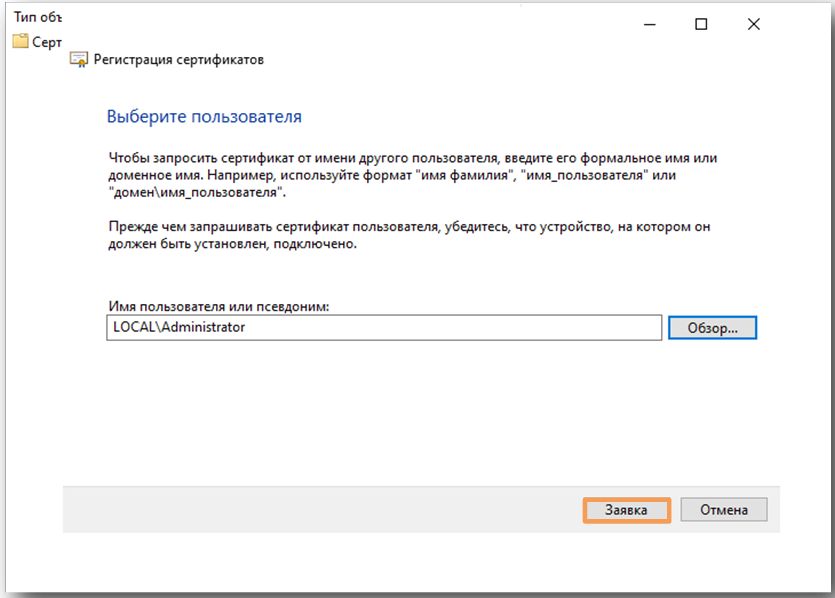

       7. Укажите имя администратора домена, для которого будет выпущен сертификат и записан на изделие. Для этого нажмите кнопку «Обзор» (Рисунок 58);

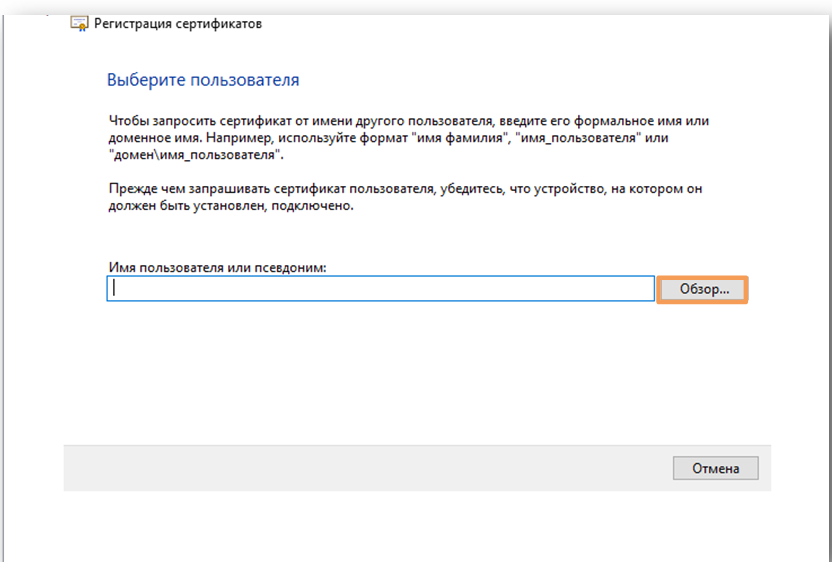

Рисунок 58 – Окно «Регистрация сертификатов»

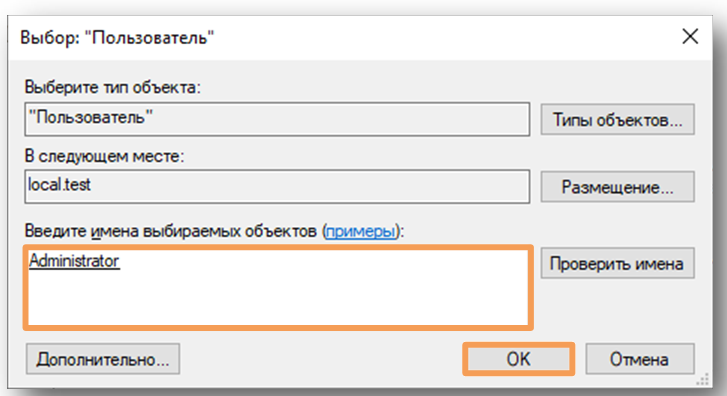

       8. В поле «Введите имена выбираемых объектов» укажите имя или часть имени администратора домена, после чего нажмите кнопку «Проверить имена» (Рисунок 59);

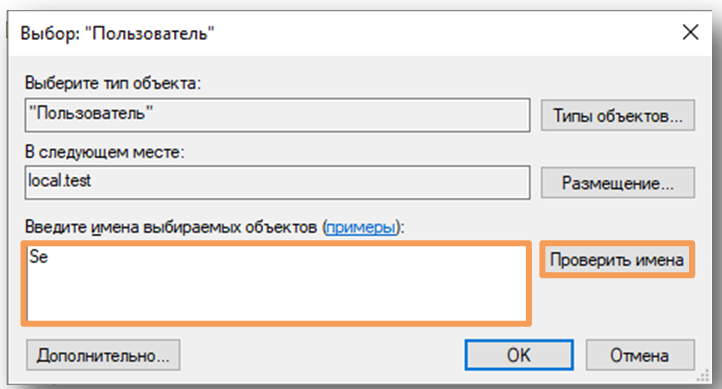

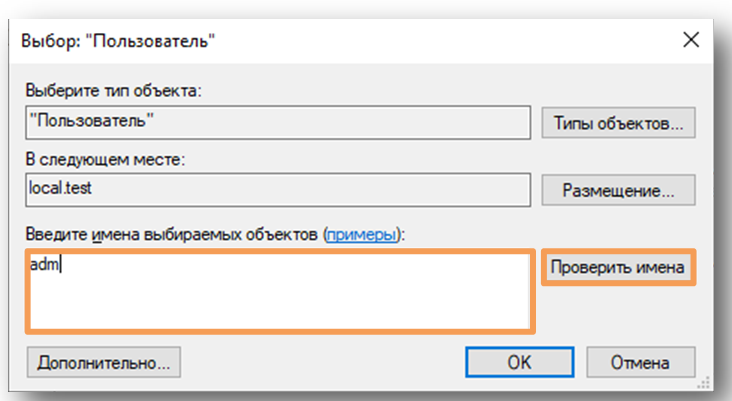

Рисунок 59 – Окно «Выбор: "Пользователь"»

       9. Если есть совпадения, система подставит полное имя администратора домена, затем нажмите кнопку «ОК» (Рисунок 60);

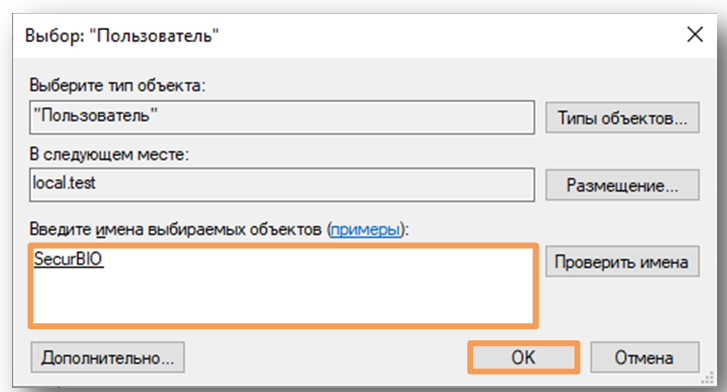

Рисунок 60 – Окно «Выбор: "Пользователь"»

       10. В следующем окне нажмите кнопку «Заявка» (Рисунок 61);

Рисунок 61 – Окно «Регистрация сертификатов»

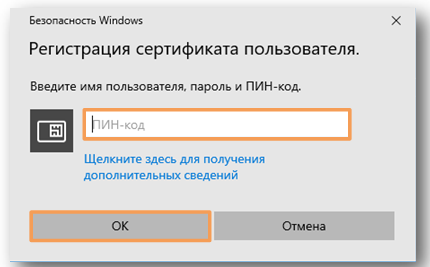

       11. Далее система попросит ввести PIN-код. Введите PIN-код пользователя (по умолчанию 11111111) и нажмите кнопку «Подтвердить» (Рисунок 62);

Рисунок 62 – Окно «Безопасность Windows»

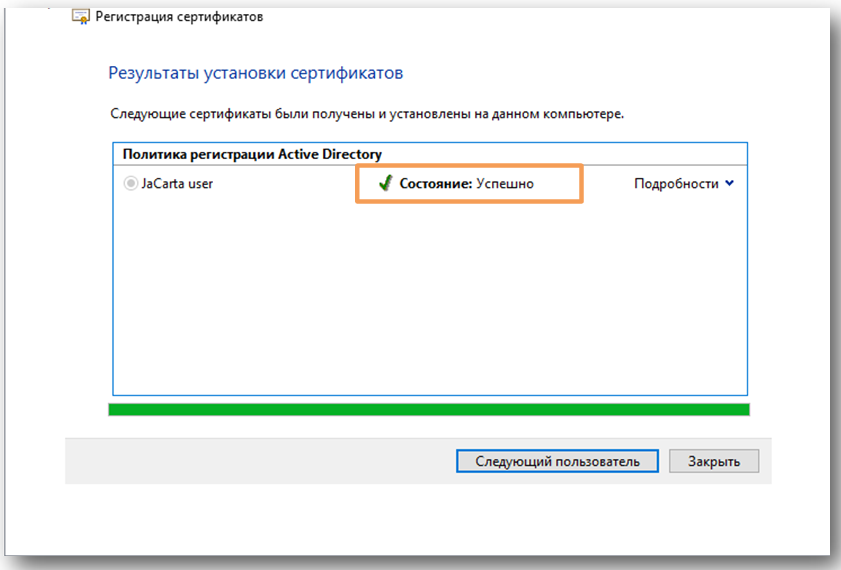

       12. Если всё сделано верно, то система отобразит «Состояние: Успешно» (Рисунок 63).

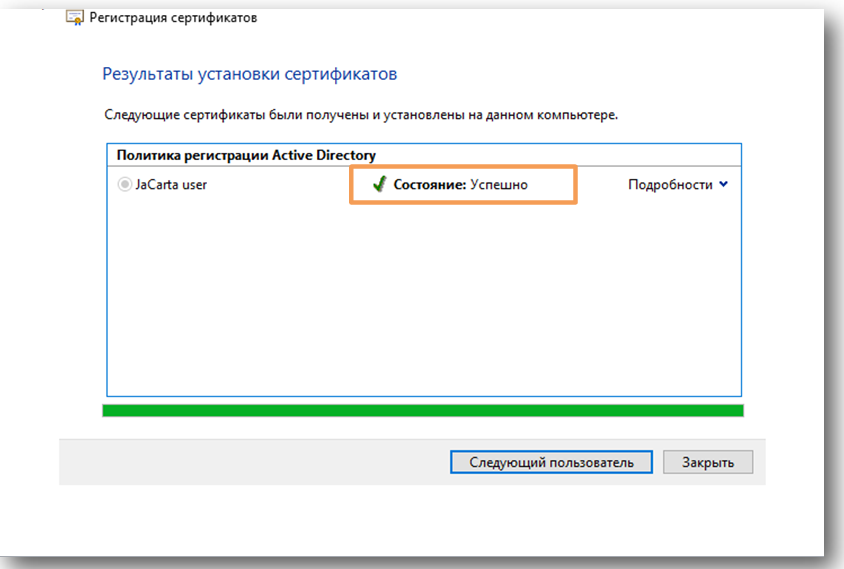

Рисунок 63 – Окно «Регистрация сертификатов»

Выпуск сертификата на пользователя

1. Откройте консоль сертификатов, которую сохранили ранее, щёлкните правой кнопкой по папке «Личное», далее выберите «Все задачи» -> «Дополнительные операции» -> «Зарегистрироваться от имени» (Рисунок 64);

Рисунок 64 – Консоль сертификатов

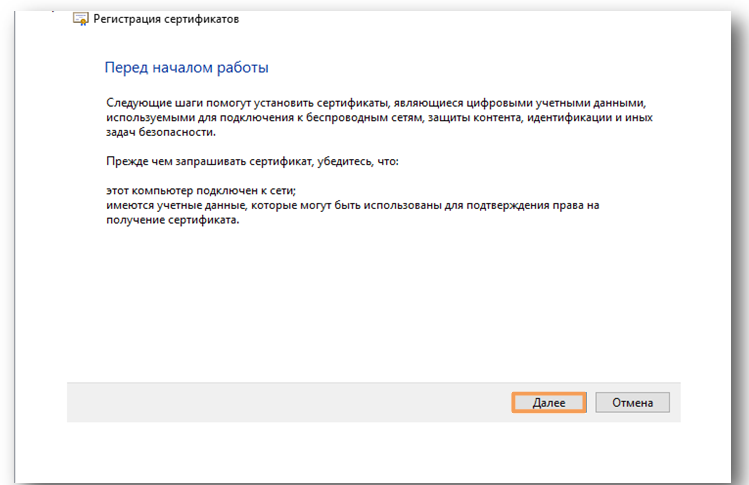

       2. В следующем окне прочитайте пояснения/указания и нажмите кнопку «Далее» (Рисунок 65);

Рисунок 65 – Окно «Регистрация сертификатов»

1. Нажмите кнопку «Далее» (Рисунок 66);

Рисунок 66 – Окно «Регистрация сертификатов»

       2. В следующем окне нажмите кнопку «Обзор» (Рисунок 67);

Рисунок 67 – Окно «Регистрация сертификатов»

       3. Выберите сертификат агента регистрации, нажмите кнопку «ОК» (Рисунок 68);

Рисунок 68 – Окно «Безопасность Windows»

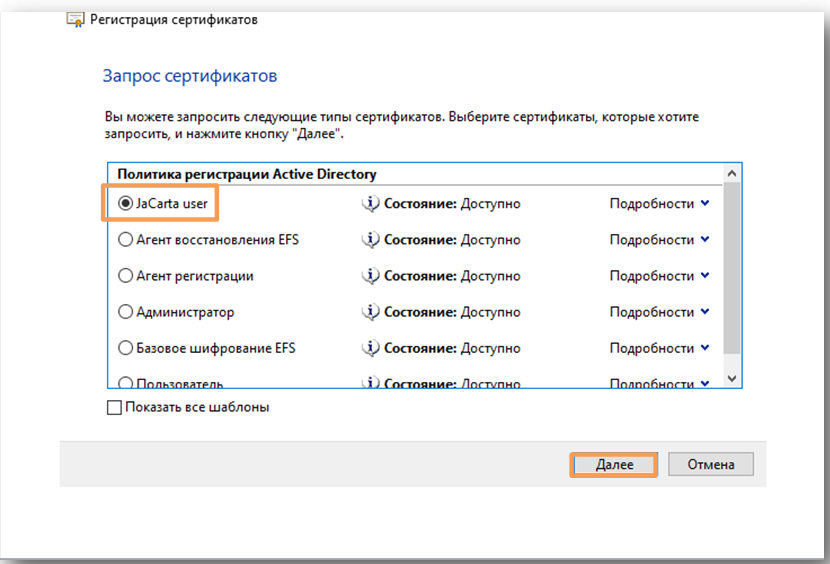

       4. Выберите шаблон, который ранее создали и разрешили к выдаче (JaCarta user) (Рисунок 69);

Рисунок 69 – Окно «Регистрация сертификатов»

       5. Укажите пользователя, для которого сертификат будет выпущен и записан на изделие. Для этого нажмите кнопку «Обзор» (Рисунок 70);

Рисунок 70 – Окно «Регистрация сертификатов»

       6. В поле «Введите имена выбираемых объектов» укажите имя или часть имени пользователя, после чего нажмите кнопку «Проверить имена» (Рисунок 71);

Рисунок 71 – Окно «Выбор: "Пользователь"»

       7. Если есть совпадения, система подставит полное имя пользователя, затем нажмите кнопку «ОК» (Рисунок 72);

Рисунок 72 – Окно «Выбор: "Пользователь"»

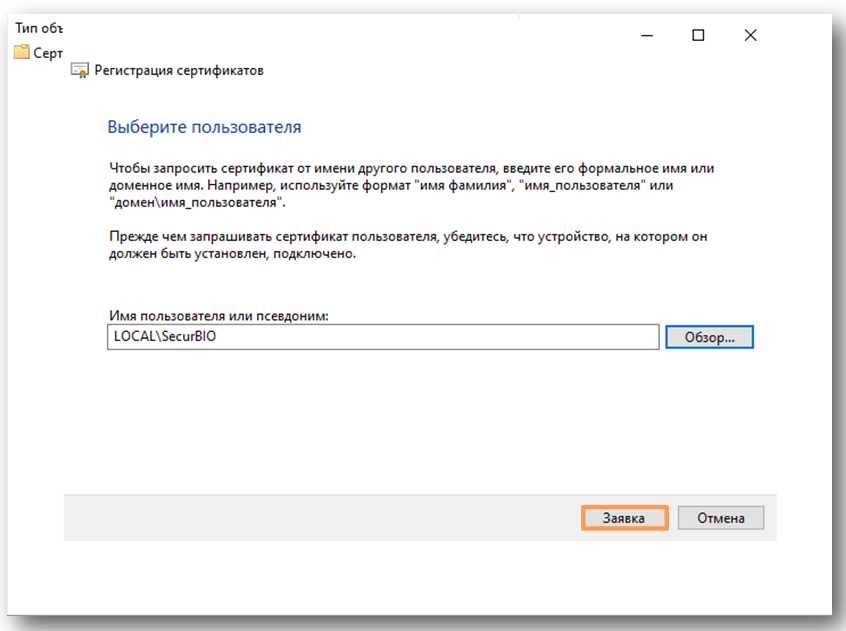

       8. В следующем окне нажмите кнопку «Заявка» (Рисунок 73);

Рисунок 73 – Окно «Регистрация сертификатов»

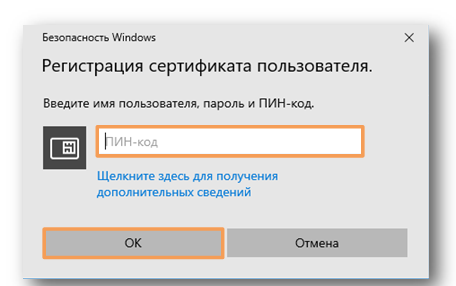

       9. Далее система попросит ввести PIN-код. Введите PIN-код пользователя (по умолчанию 11111111) и нажмите кнопку «Подтвердить» (Рисунок 74);

Рисунок 74 – Окно «Безопасность Windows»

       10. Если всё сделано верно, то система отобразит «Состояние: Успешно» (Рисунок 75).

Рисунок 75 – Окно «Регистрация сертификатов»

Сразу же можно выпустить сертификат следующему пользователю, на следующее изделие.

Проверка работоспособности

В качестве проверки выполните просмотр содержимого изделия и совершите вход в домен по сертификату на нем.

Просмотр сертификата через Единый Клиент JaCarta

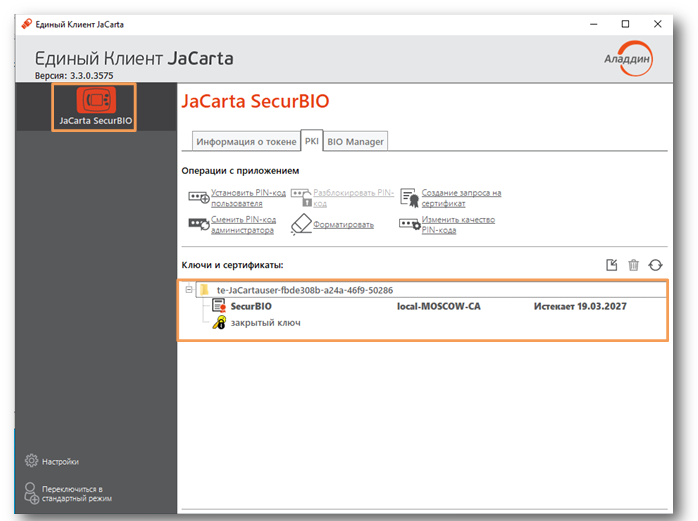

1. Запустите Единый Клиент JaCarta, подсоедините изделие с сертификатом к USB-порту, введите PIN-код пользователя и убедитесь, что сертификат и закрытый ключ успешно выпущены и находятся на изделии (Рисунок 76);

Рисунок 76 – Окно «Единый клиент JaCarta»

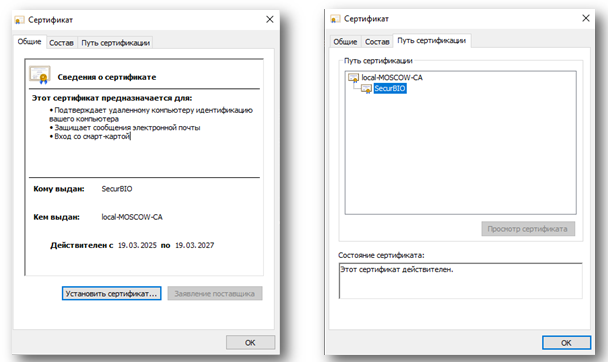

       2. Дважды щёлкнув по сертификату, можно получить его общие свойства (для чего предназначен, срок действия), состав (серийный номер, используемые алгоритмы и т.д.), путь сертификации (строится ли цепочка доверия) и статус (действителен или не действителен) (Рисунок 77).

Рисунок 77 – Окно «Сертификат»

Вход в домен по сертификату на изделии

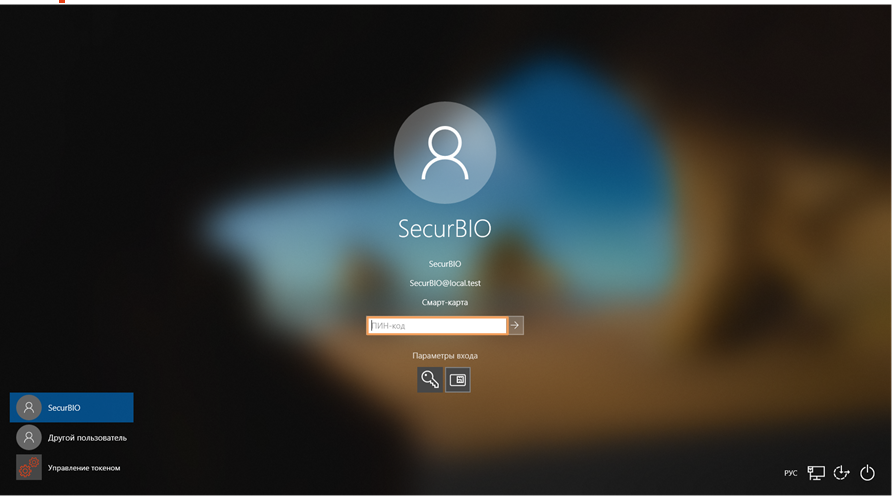

1. Перейдите на пользовательскую рабочую станцию под управлением операционной системы Windows 10, подсоедините изделие к USB-порту и загрузите операционную систему. Далее выберите Параметры входа (Sign-in options) – вход по смарт-карте, и введите PIN-код пользователя (Рисунок 78);

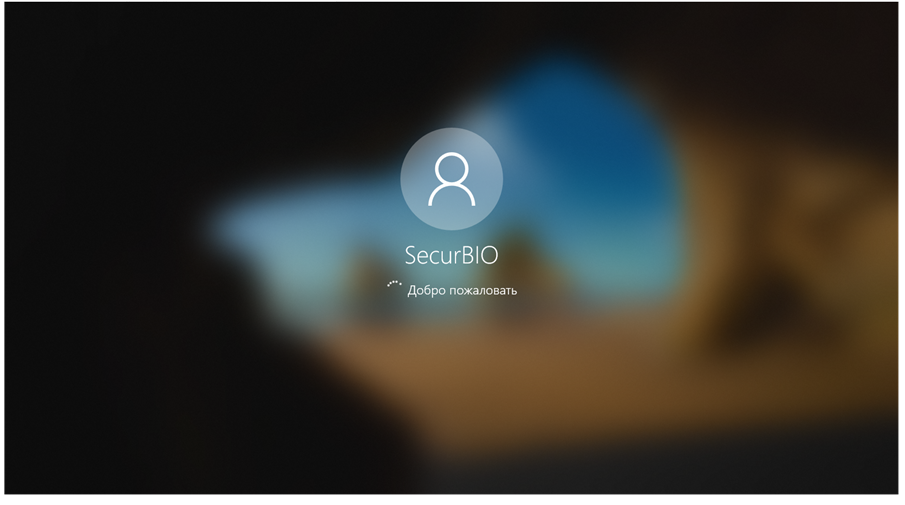

Рисунок 78 – Приветственное окно Microsoft Windows 10

       2. После завершения аутентификации вы попадете в операционную систему, используя только изделие и зная PIN-код пользователя (Рисунок 79);

Рисунок 79 – Приветственное окно Microsoft Windows 10

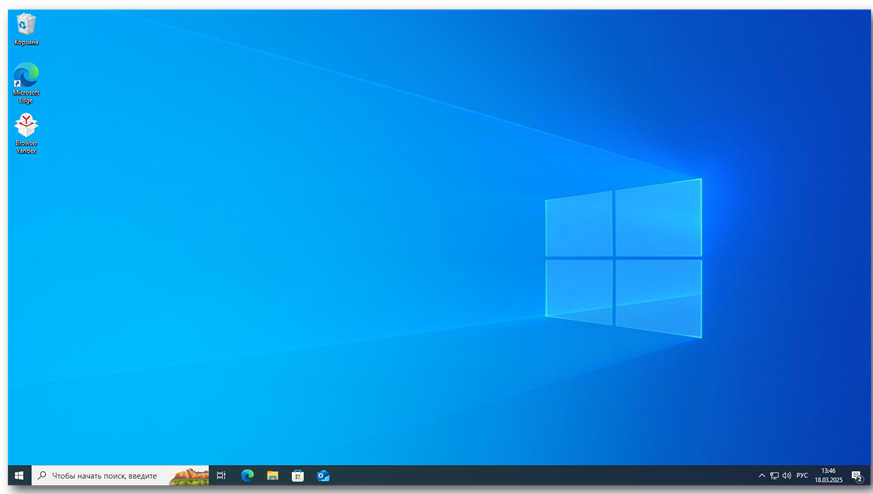

       3. На этом настройка двухфакторной аутентификации в домен Windows завершена (Рисунок 80).

Рисунок 80 – Рабочий стол Microsoft Windows 10

После аутентификации в домен изделие можно использовать внутри операционной системы в различных сценариях с различным программным обеспечением, которое поддерживает работу с изделием. На сайте "Аладдин Р.Д." есть серия интеграционных инструкций по взаимодействию изделия с различным прикладным ПО.

Основная особенность изделия заключается в том, что можно использовать отпечатки пальцев, как третий фактор аутентификации.
