2.1.1 Подключение к проекту

Для использования API подключите к проекту заголовочный файл jcPKCS11.h.

Пример:

#include "jcPKCS11.h"

Прилинкуйте библиотеку к проекту.

Если вы подключаете динамическую библиотеку в Runtime, то в коде подгрузите необходимые функции:

вызовите функцию C_GetFunctionList() для получения функций стандарта PKCS #11, реализованных в библиотеке. Все они описаны в разделе Функции, входящие в стандарт PKCS #11.

Пример:

<p><br /></p><pre>/// ...

// Список функций, входящих в стандарт PKCS #11
CK_FUNCTION_LIST_PTR funcs = NULL_PTR;

// Загрузить функцию для получения списка функций, входящих в стандарт PKCS #11
CK_C_GetFunctionList C_GetFunctionList = (CK_C_GetFunctionList) GetFunction(libHandle, &quot;C_GetFunctionList&quot;);
if (C_GetFunctionList == NULL_PTR)
{
  printf(&quot;ERROR: C_GetFunctionList hasn&apos;t been found in module\n&quot;);
  return;
}

// Загрузить функции, входящие в стандарт PKCS #11
rv = C_GetFunctionList(&amp;funcs);
if (rv != CKR_OK)
{
  printf(&quot;ERROR: C_GetFunctionList is failed: 0x%08x\n&quot;, rv);
  return;
}
printf(&quot;C_GetFunctionList - OK\n&quot;);

/// ...

// Использование на примере инициализации библиотеки
rv = funcs-&gt;C_Initialize(NULL_PTR);
if (rv != CKR_OK)
{
  printf(&quot;ERROR: C_Initialize is failed: 0x%08x\n&quot;, rv);
  return;
}
printf(&quot;C_Initialize - OK\n&quot;);

/// ...</pre>

вызовите функцию JC_GetFunctionList() для получения дополнительных функций, реализованных в библиотеке, но не входящих в стандарт PKCS #11. Все они описаны в разделе Функции, не входящие в стандарт PKCS #11.

Этот шаг следует выполнять, если Вам требуются функции расширения.

Пример:

<pre>/// ...

// Список дополнительных функций, не входящих в стандарт PKCS #11
JC_FUNCTION_LIST_PTR funcsExtra = NULL_PTR;

// Загрузить функцию для получения списка дополнительных функций, не входящих в стандарт PKCS #11
FP_JC_GetFunctionList JC_GetFunctionList = (FP_JC_GetFunctionList) GetFunction(libHandle, &quot;JC_GetFunctionList&quot;);
if (JC_GetFunctionList == NULL_PTR)
{
  printf(&quot;ERROR: C_GetFunctionList hasn&apos;t been found in module\n&quot;);
  return;
}

// Загрузить дополнительные функции, не входящие в стандарт PKCS #11
rv = JC_GetFunctionList(&amp;funcsExtra);
if (rv != CKR_OK)
{
  printf(&quot;ERROR: JC_GetFunctionList is failed: 0x%08x\n&quot;, rv);
  return;
}
printf(&quot;JC_GetFunctionList - OK\n&quot;);

/// ...

// Использование на примере получения версии библиотеки jcPKCS11-2
JC_VERSION_INFO versionInfo;
CK_RV rv = funcsExtra-&gt;JC_GetVersionInfo(&amp;versionInfo);
if (rv != CKR_OK)
{
  printf(&quot;ERROR: JC_GetVersionInfo is failed: 0x%08x\n&quot;, rv);
  return;
}
printf(&quot;JC_GetVersionInfo - OK\n&quot;);

/// ...</pre>

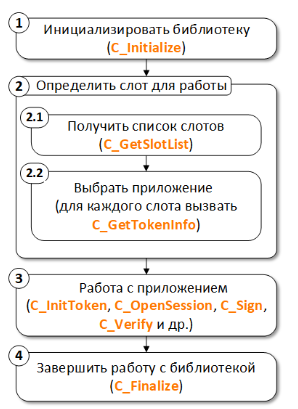

2.1.2 Общий алгоритм использования

Рассмотрим каждый шаг более подробно:

Проинициализируйте библиотеку.

Перед началом работы необходимо проинициализировать библиотеку при помощи функции C_Initialize(). Ее всегда необходимо вызывать перед вызовом остальных функций.

Важно: Нельзя вызывать C_Initialize() несколько раз подряд без предварительного завершения работы с ней (см. шаг 4 данного раздела).

Пример:

<pre>CK_RV rv = CKR_OK;

// Проинициализировать библиотеку
rv = C_Initialize(NULL_PTR);
if (rv != CKR_OK)
{
  printf(&quot;ERROR: C_Initialize is failed: 0x%08x\n&quot;, rv);
  return;
}
printf(&quot;C_Initialize - OK\n&quot;);

/// ...</pre>

2. Определите слот для дальнейшей работы.

После инициализации библиотеки необходимо определить слот приложения (см. Работа с приложениями), с которым в дальнейшем будете работать.

2.1. Получите список доступных слотов при помощи функции C_GetSlotList().

Пример:

<pre>/// ...

// Массив слотов
CK_SLOT_ID_PTR slots = NULL;

// Размер массива слотов
CK_ULONG slotsCount = 0;

// Получите список доступных слотов
// Получить кол-во слотов с подключенными приложениями
rv = C_GetSlotList(CK_TRUE, NULL, &amp;slotsCount);
if(rv != CKR_OK)
{
  printf(&quot;ERROR: C_GetSlotList first call is failed: 0x%08x\n&quot;, rv);
  return;
}
printf(&quot;C_GetSlotList first call (slotsCount: %d) - OK\n&quot;, slotsCount);

// Есть ли слоты?
if(slotsCount == 0)
{
  printf(&quot;ERROR: JaCarta not found.\n&quot;);
  return;
}

// Выделить память под массив слотов размером - slotsCount
slots = (CK_SLOT_ID_PTR) malloc(sizeof(CK_SLOT_ID) * slotsCount);
if(slots == NULL_PTR)
{
  printf(&quot;ERROR: Memory issue.\n&quot;);
  return;
}

// Заполнить массив слотов
rv = C_GetSlotList(CK_TRUE, slots, &amp;slotsCount);
if(rv != CKR_OK)
{
  printf(&quot;ERROR: C_GetSlotList failed: 0x%08x\n&quot;, rv);
  free(slots);
  return;
}
printf(&quot;C_GetSlotList - OK\n&quot;);

/// ...

/// После завершения работы с slots не забудьте очистить память:
/// free(slots);</pre>

2.2. Выберите необходимое приложение.

Для выбора приложения необходимо для каждого слота вызвать функцию C_GetTokenInfo() и в полученной информации о приложении сравнить название модели (аргумент CK_TOKEN_INFO.model) с интересующим названием приложения:

- - - JC_MODEL_CRYPTOTOKEN_2 – для приложения GOST;
    - JC_MODEL_LASER – для приложения PKI;
    - JC_MODEL_DATASTORE – для приложения LT;
    - JC_MODEL_BIOMANAGER - для приложения Biomanager;

Пример:

<pre>/// ...

// Выбираемый слот
CK_SLOT_ID slotID;

// Наименование необходимого приложения.
// В данном случае ищем приложение GOST.
const char* modelName = JC_MODEL_CRYPTOTOKEN_2;

// Длина наименования необходимого апплета
size_t modelLength = strlen(modelName);

CK_BBOOL slotFound = CK_FALSE;
for (CK_ULONG i = 0; i &lt; slotsCount; ++i)
{
  CK_SLOT_ID tmpSlotID = slots[i];
  CK_TOKEN_INFO tokenInfo = {};

  // Получить информацию о токене в слоте
  rv = C_GetTokenInfo(tmpSlotID, &amp;tokenInfo);
  if(rv != CKR_OK)
  {
    continue;
  }
  printf(&quot;C_GetTokenInfo (slotID: %lu) - OK\n&quot;, tmpSlotID);

  // Поиск модели приложения, совпадающей с modelName
  int res = !memcmp((const char*)tokenInfo.model, modelName, modelLength);
  if (res == 0)
  {
    slotID = tmpSlotID;
    slotFound = CK_TRUE;
    break;
  }
}

/// Если slots больше не нужен, то очистите память:
/// free(slots);

if(slotFound == CK_FALSE)
{
  printf(&quot;ERROR: Slot hasn&apos;t been found\n&quot;);
}
else
{
  printf(&quot;Slot has been found: %d\n&quot;, slotID);
}

/// ...</pre>

3. Выполните все необходимые действия с выбранным приложением.

- - Функции стандарта PKCS #11 описаны в Функции, входящие в стандарт PKCS #11.
  - Дополнительные функции, реализованные в библиотеке, но не входящих в стандарт PKCS #11, описаны в разделе Функции, не входящие в стандарт PKCS #11.
  - Некоторые функции предназначены для управления объектами, входящими в стандарт PKCS #11 (см. Поддерживаемые объекты).
  - Большинство функции требуют наличия зашифрованного сеанса. Работа с сеансами описана в разделе Жизненный цикл сеанса.

4. Завершите работу с библиотекой.

Для завершения работы вызовите функцию C_Finalize().

Пример:

<pre>/// ...

rv = C_Finalize(NULL_PTR);
if (rv != CKR_OK)
{
  printf(&quot;ERROR: C_Finalize is failed: 0x%08x\n&quot;, rv);
  return;
}
printf(&quot;C_Finalize - OK\n&quot;);</pre>

2.1.3 Жизненный цикл сеанса

В большинстве случаев работа с приложением происходит через зашифрованный сеанс. Перед открытием зашифрованного сеанса выберите слот, на котором он будет открыт (см. шаг 2 в разделе Общий алгоритм использования).

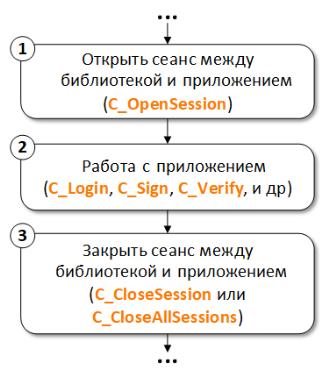

Жизненный цикл зашифрованного сеанса:

Откройте зашифрованный сеанс.

Для этого вызовите функцию C_OpenSession() и передайте ей выбранный ранее слот. В случае успешного выполнения, функция вернет идентификатор зашифрованного сеанса.

Пример:

<pre>/// ...

// Открываемая сессия
CK_SESSION_HANDLE session = CK_INVALID_HANDLE;

// Откройте зашифрованный сеанс
rv = C_OpenSession(slotID, (CKF_SERIAL_SESSION | CKF_RW_SESSION), NULL_PTR, NULL_PTR, &amp;session);
if(rv != CKR_OK)
{
  printf(&quot;ERROR: C_OpenSession (slotID: %d) is failed: 0x%08x\n&quot;, slotID, rv);
  return;
}
printf(&quot;C_OpenSession (slotID: %d) - OK\n&quot;, slotID);
printf(&quot;session : %d\n&quot;, session);

/// ...</pre>

2. Для работы с приложением внутри сеанса используйте идентификатор этого сеанса, полученного на шаге 1.

Пример: Предъявление PIN-кода пользователя и сброс предъявления

<pre>/// ...

// PIN-код пользователя
CK_CHAR pin[] = &quot;1234567890&quot;;

// Предъявить PIN-код пользователя
rv = C_Login(session, CKU_USER, (CK_CHAR_PTR)pin, (CK_ULONG)strlen((const char*)pin));
if (rv != CKR_OK)
{
  printf(&quot;ERROR: C_Login failed: 0x%08x\n&quot;, rv);
}
else
{
  printf(&quot;C_Login - OK\n&quot;);

  // Сбросить предъявление PIN-кода пользователя
  rv = C_Logout(session);
  if(rv != CKR_OK)
  {
    printf(&quot;ERROR: C_Logout failed: 0x%08x\n&quot;, rv);
  }
  else
  {
    printf(&quot;C_Logout - OK\n&quot;);
  }
}

/// ...</pre>

3. Закройте зашифрованный сеанс.

- - Для закрытия конкретного сеанса вызовите C_CloseSession() и передайте ей идентификатор сеанса, полученного на шаге 1.
  - Для закрытия всех сеансов на выбранном слоте вызовите функцию C_CloseAllSessions().

Пример:

<pre>/// ...

// Закрыть сессию
rv = C_CloseSession(session);
if(rv != CKR_OK)
{
  printf(&quot;ERROR: C_CloseSession failed: 0x%08x\n&quot;, rv);
}
else
{
  printf(&quot;C_CloseSession - OK\n&quot;);
}

/// ...</pre>

Один слот может иметь несколько одновременно открытых сеансов.

2.1.4 Поддерживаемые объекты

Каждый объект, хранящийся на устройстве JaCarta (или в оперативной памяти ОС), имеет атрибуты, которые в совокупности задают свойства объекта. Атрибуты задают тип объекта, его видимость, его местоположение и т. д.

Стоит различать открытые и закрытые объекты (не путать с открытыми и закрытыми ключами):

открытые объекты может читать любой пользователь;
закрытые объекты защищены PIN-кодом, т.е. любые действия с данным объектом требуют аутентификации пользователя (см. Режим пользователя).

Типы объектов стандарта PKCS #11, поддерживаемые библиотекой jcPKCS11-2 :

В библиотеке jcPKCS11-2 поддерживаются сертификаты открытого ключа только формата X.509.

Типы объектов стандарта PKCS #11, не поддерживаемые библиотекой jcPKCS11-2 :

CKO_MECHANISM;
CKO_VENDOR_DEFINED;
CKO_HW_FEATURE.

Подробнее о работе с объектами и их свойствах указано в разделе Объекты PKCS #11.
